第1页：宏碁4820TG外观介绍#e#

      曾几何时，3810T/4810T的辉煌，为Aspire Timeline品牌打下了良好的口碑；一年之后，崭新的3820T/4820T重装上阵，再战江湖。

      本贴的主角：宏碁4820TG，已经是Aspire T系列的第二代产品。硬件上全面过渡到Intel Capella平台，采用标准的移动版CPU，而非前辈的ULV处理器。此举带来的好处，就是性能更加出色，价格也更平易近人。
但不少朋友难免会担心，既然没有使用ULV处理器，那么宏碁Timeline系列的金字招牌“长效续航”，能否得以继承发扬呢？本帖将会给出答案。

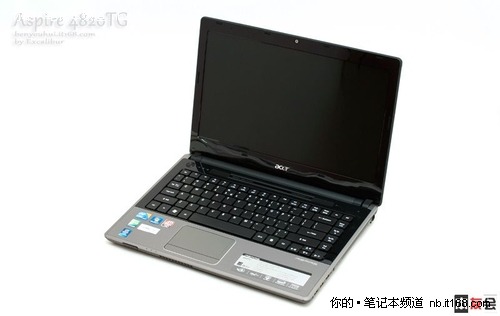

宏碁4820TG

      卡缪发来的4820TG，应该是台n手的评测机，后盖上少了个螺丝，外观磨损也比较严重，而且很脏。我已尽了最大努力来做清洁，但还是影响了照片美观，大伙见谅。由于不是新机，包装也很破旧，于是略去开箱图，直奔主题。

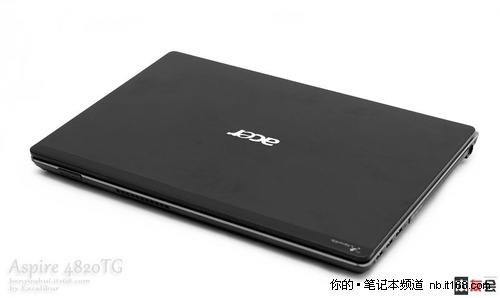

      外观上，4820延续了4810的风格，铝合金顶盖，表面采用金属拉丝工艺。

面采用金属拉丝工艺

      A面顶端安置了无线网卡天线，配以塑料外壳，以保证信号质量。

宏碁4820TG无线位置

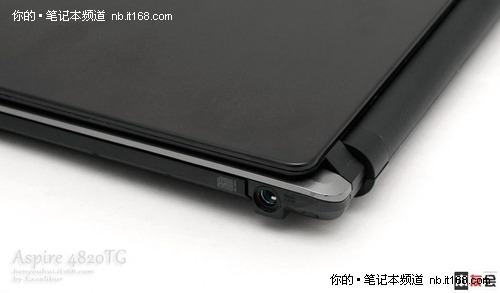

      光驱和电源接口位于机身右侧。

宏碁4820TG光驱和电源接口

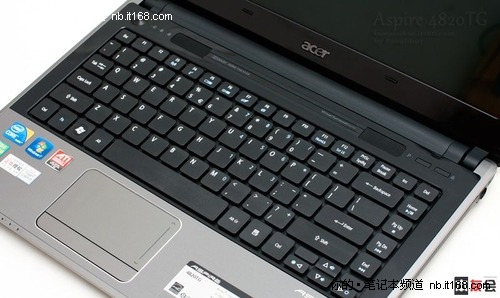

      4820TG继续使用悬浮式键盘，手感平平没有改进。

宏碁4820TG悬浮键盘

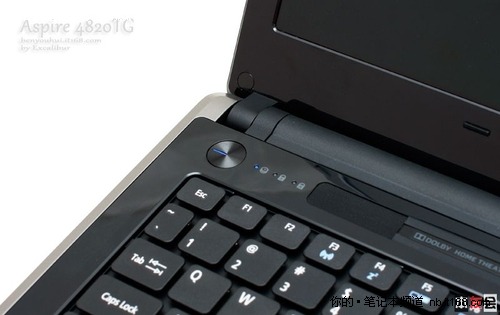

      电源按钮，硬盘指示灯和键盘指示灯。

宏碁4820TG左侧指示灯

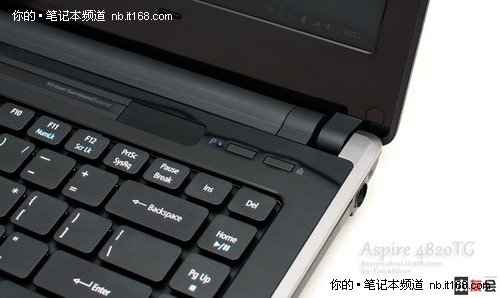

      右侧的两个按钮，分别对应Acer的电源管理和光驱的弹出按键。

宏碁4820TG右侧指示灯

      B面顶端的摄像头。

宏碁4820TG顶端摄像头

      左腕托，读卡器位于此处。

宏碁4820TG读卡器位置

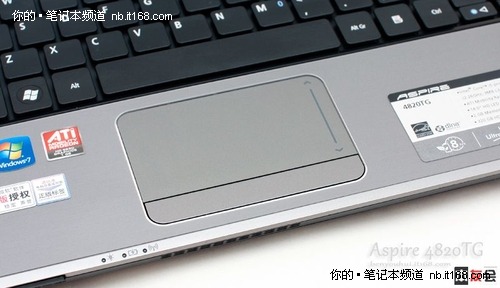

      触摸板面积不小。

宏碁4820TG触摸板

      电源指示灯位于C面前沿。

宏碁4820TG电源灯

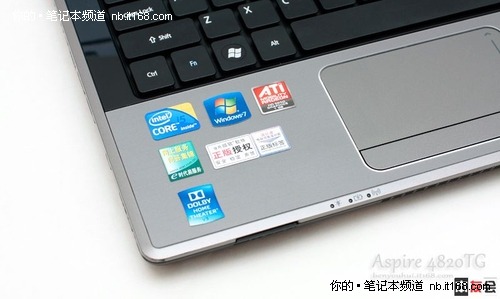

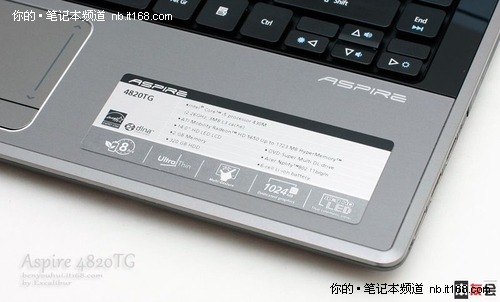

      右腕托，硬件配置标于此处。

宏碁4820TG掌托配置

相关文章导读：

《上网本杀手！宏碁AO721超轻薄笔记本评测》

《美背双面 宏碁Aspire One D260上网本评测》

《红鬃烈马！宏碁Ferrari One法拉利笔记本评测》

#p#第2页：宏碁4820TG接口布局与配件#e#

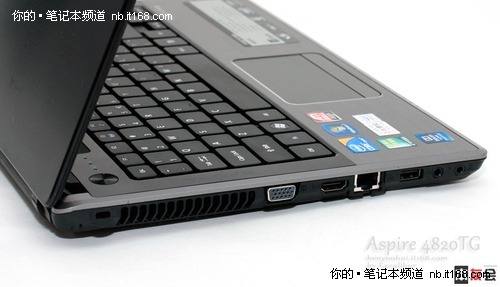

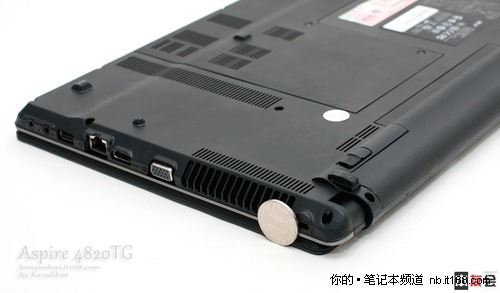

      机身左侧的接口依次为：VGA ，HDMI，Lan，USB，耳机，麦克风。

宏碁4820TG左侧接口

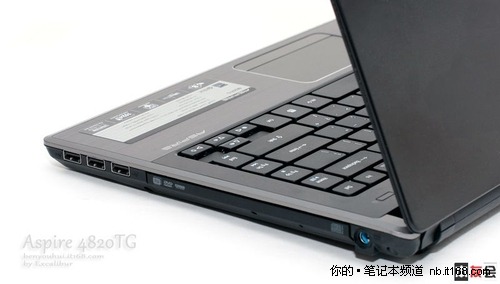

      机身右侧的接口依次为：USB x3，光驱，电源接口。

宏碁4820TG右侧接口

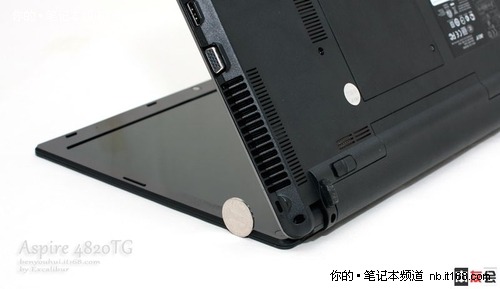

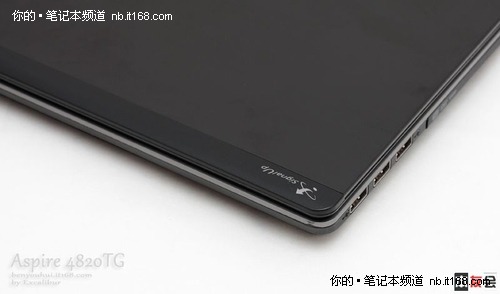

      屏幕厚度对比。

宏碁4820TG屏幕厚度

宏碁4820TG机身厚度

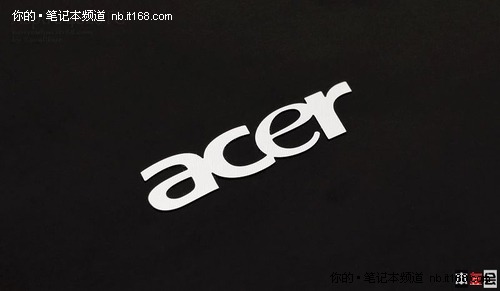

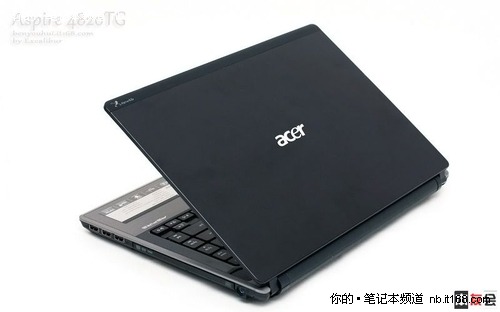

      A面acer logo特写。

宏碁4820TG LOGO特写

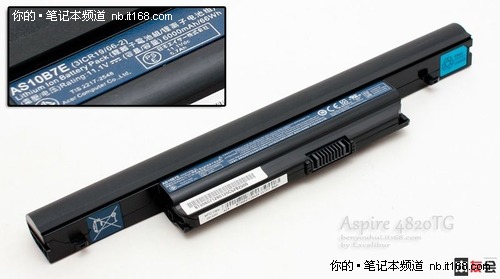

      大容量电池，6000mah/66Wh，对于4820TG的长效续航功不可没。

宏碁4820TG电池

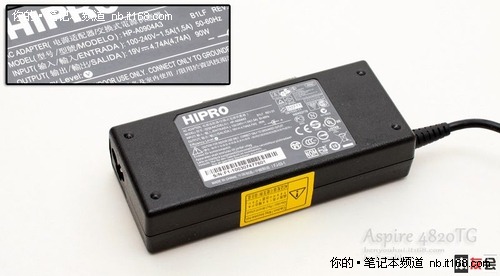

      电源适配器，输出19v 4.74A，90W。

宏碁4820TG适配器

宏碁4820TG外观

      外观实拍到此结束，下面是拆机环节。

#p#第3页：宏碁4820TG机身拆解#e#

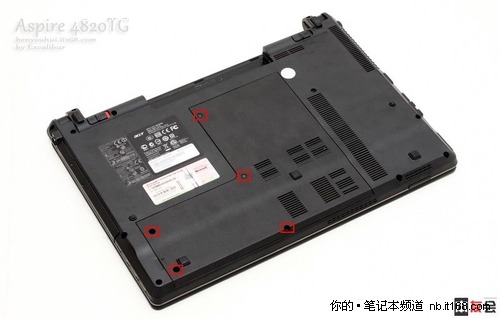

      首先取下电池，然后开始拆D面舱盖。

拆解宏碁4820TG的D面

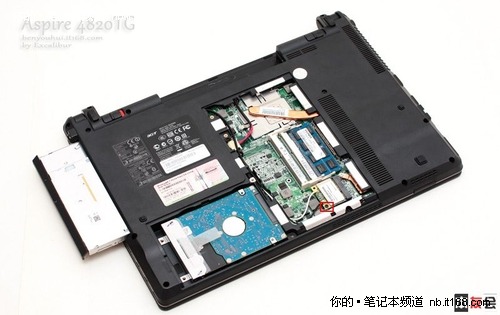

      拆除光驱固定螺丝，即可取下光驱。

取下固定光驱的螺丝

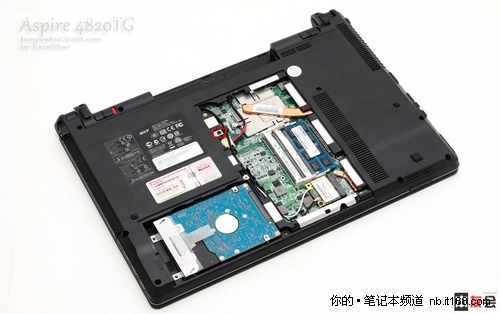

      然后继续拆除无线网卡，硬盘和内存。

取下宏碁4820TG光驱

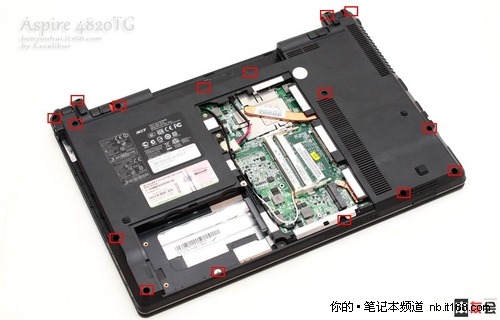

      接下来，拆掉如上图标注的所有螺丝，D面的工程就宣告结束，翻转到C面。

拆解下宏碁4820TG所有螺丝

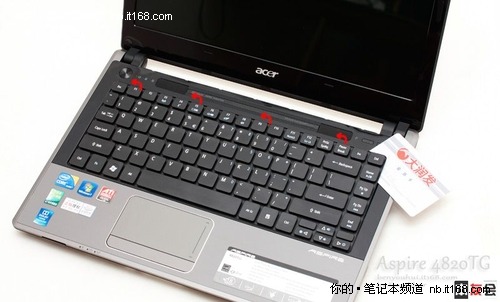

      键盘是有一排暗扣卡在C面机壳上，从键盘顶部暗扣下手，即可撬下整个键盘。

拆解下宏碁4820TG键盘

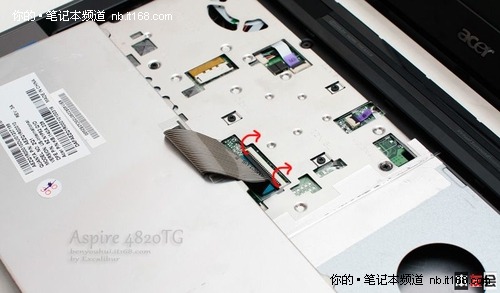

      注意，此时键盘排线还和主板相连，断开排线。

取下与键盘链接的排线

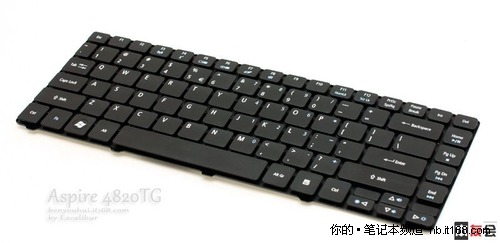

      悬浮键盘，手感一般般。

宏碁4820TG拆解下来的键盘

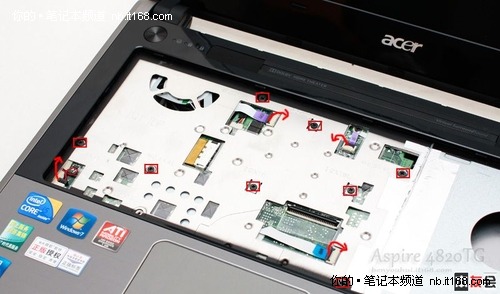

      取下键盘后，C面机壳上的固定螺丝暴露出来，全部拆掉，并注意断开排线，如上图。之后，C面即可分离。

取下宏碁4820TG键盘背后的螺丝

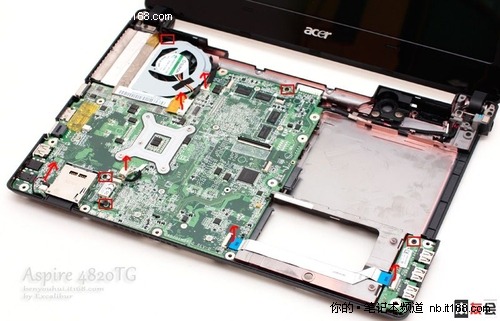

      视线回到机器上，下面开始拆主板，如图。拧下3个固定螺丝后，主板便能取下来，先放一边，稍后再看。

卸下与主板连接的所有螺丝

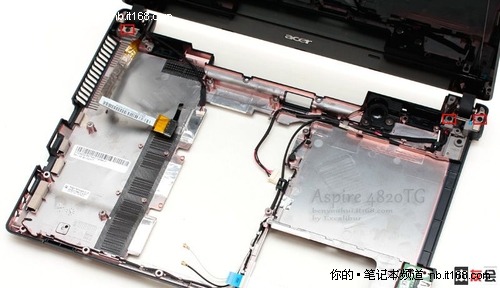

      取下主板后的D面机壳，继续拆屏幕。

卸下主板

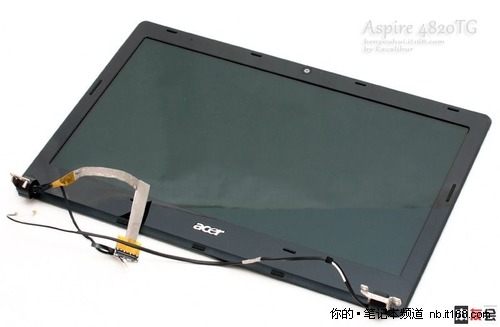

      取下来的屏幕。

取下宏碁4820TG的屏幕

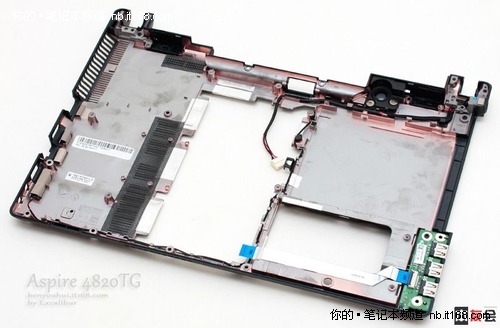

      D面机壳，右下角的USB I/O板还能拆下来。

宏碁4820TG D面

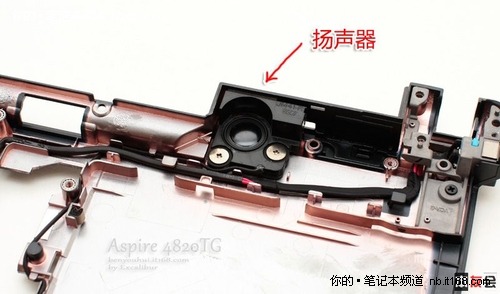

      4820TG的扬声器特写，右扬声器位于D面机壳上，左扬声器在C面机壳的背部。D面机壳材质：ABS工程塑料。

宏碁4820TG扬声器

#p#第4页：宏碁4820TG 主板介绍与各部件称重#e#

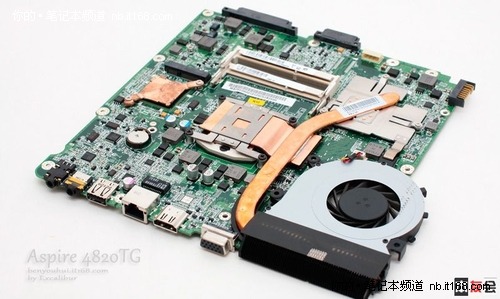

      下面再来看主板，4820TG的散热器很有特点，稍后会有分析。

宏碁4820TG 主板

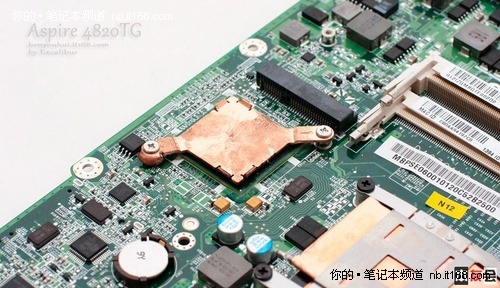

      HM55主板芯片也有单独的铜质散热片。

宏碁4820TG 芯片组散热器

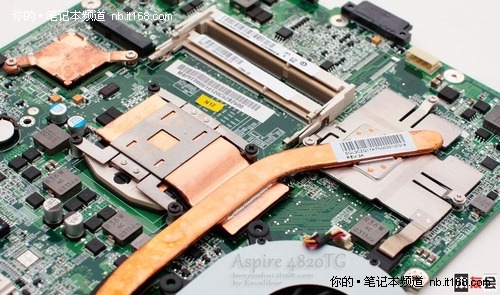

      单条热管链接CPU和GPU。

宏碁4820TG散热管

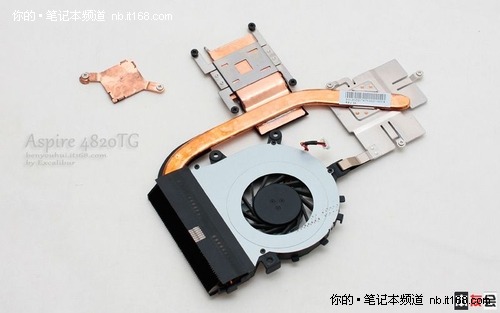

      4820TG散热器特写。

宏碁4820TG散热器

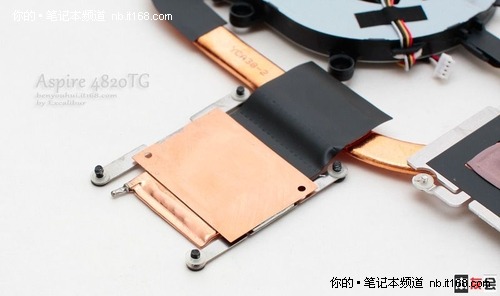

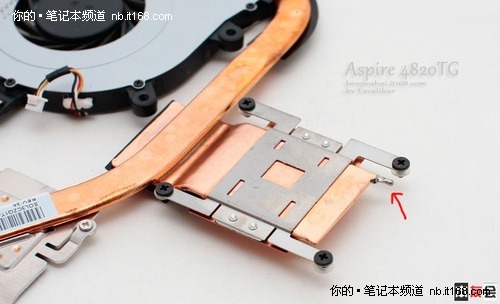

      覆盖CPU的部分很有意思，它并不是一块普通的铜片。注意上图中箭头所指处，很明显这是一个导热管封口的特征。

CPU导热管

      翻过来看的更明显，这是一个大型的扁平状热管，散热效率明显优于实心铜。当然，这种设计可并不常见，也算是4820TG散热器的特色吧。

CPU导热管

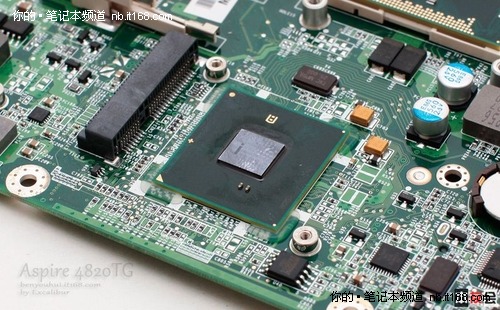

      HM55主板芯片特写。

HM55芯片组

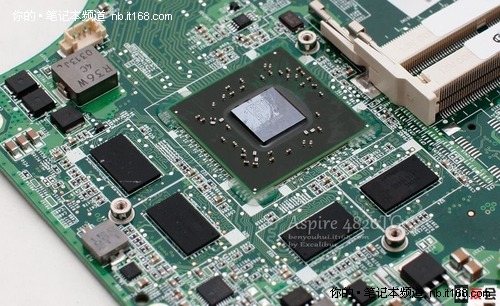

      HD5650 GPU特写。

HD5659 GPU

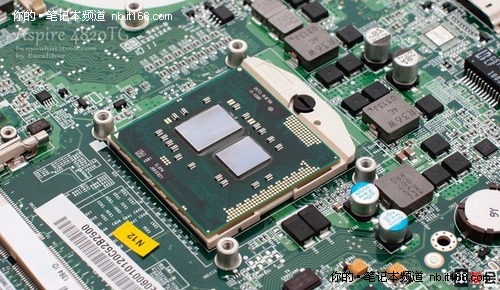

      i5-430M CPU特写。

I5-430M CPU特写

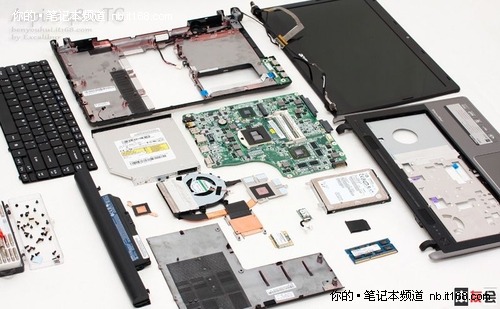

      最后，上拆机全家福，折腾完毕：

宏碁4820TG拆机全家福

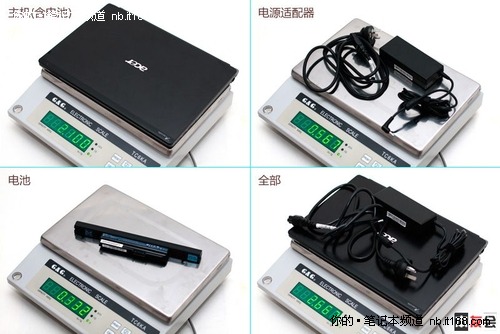

      整机称重：整机重量：2100g  旅行重量：2667g

宏碁4820TG整机和旅行重量

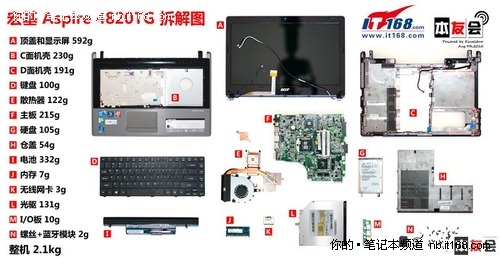

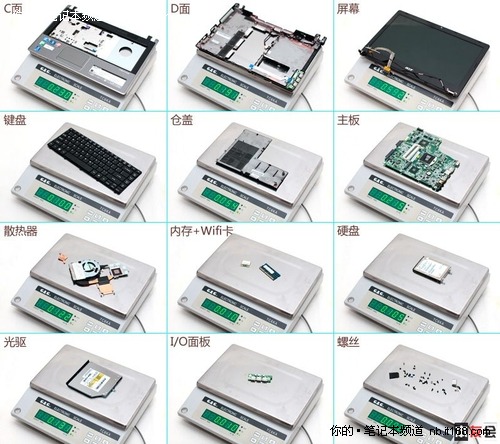

       部件分解称重图：

宏碁4820TG各部件重量

宏碁4820TG拆解图


#p#第5页：宏碁4820TG 性能测试#e#

      测试环境：操作系统：Windows 7 高级家庭版 x64 acer OEM
      为反映4820TG的真实性能，仅保留了acer的电源管理，其他随机程序、杀毒软件都已卸载。由于4820TG的双显切换功能，显卡驱动比较特殊，故决定使用随机自带驱动，版本如下图：

宏碁4820TG 显卡

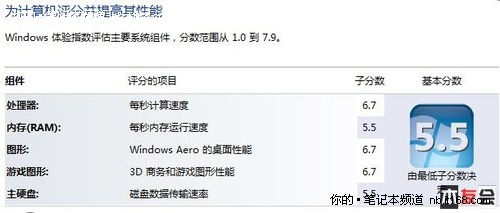

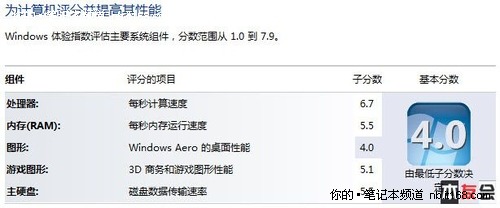

      先看Win7系统评分：使用独立显卡和集成显卡评分。

独立显卡评分

集成显卡评分

      1. 处理器/内存信息

      i5-430处理器，双核4线程。主频2.26GHz，单核心可睿频加速到2.57GHz，3M缓存，内部集成的GMA HD显卡，最高运行频率766MHz。

i5-430处理器

      宏碁4820TG主板芯片为HM55。

HM55信息

      使用单条2G 尔必达DDR3 1066内存。

尔必达DDR3 1066内存

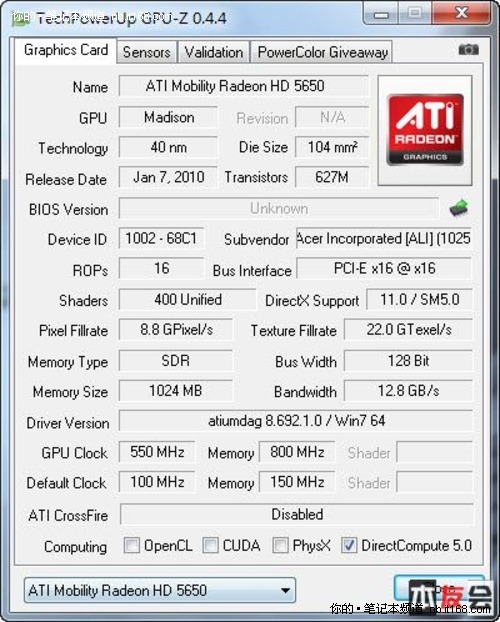

      2.HD5650/GMA HD显卡信息
      双显切换是4820TG的一大特色之一，但AMD的双显切换技术，还停留在一年前的水平。切换显卡时会有一下黑屏，不能nVidia Optimus技术那样实现智能无缝切换。

HD5650 显卡

      移动版的HD5650，有400个流处理器，16个光栅引擎，在4820TG上的核心/显存运行频率：550/800。在主流消费级笔记本中，已经算是很强大了。下面就来实测下性能。

      3.性能测试

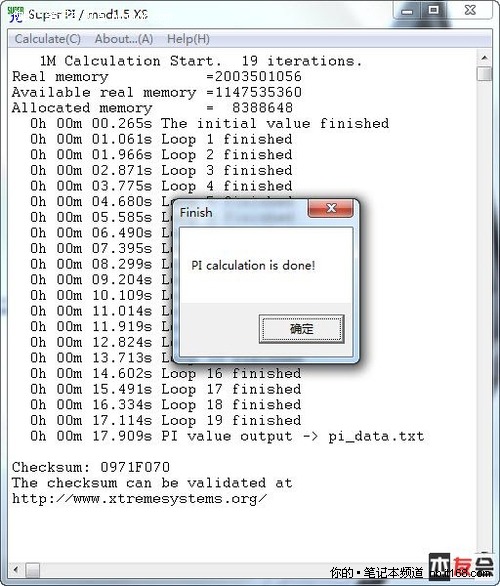

Supre Pi 测试分数

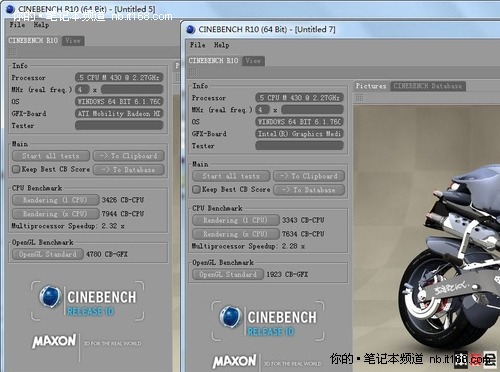

      宏碁4820TG，HD5650/GMA HD显卡，Cinebench R10 x64成绩，两张图片叠到一起了，节省版面。

R10 CPU测试分数

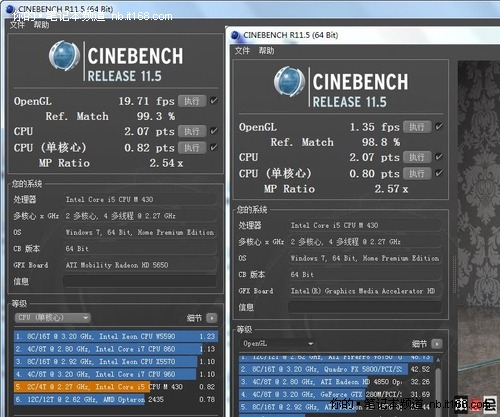

      宏碁4820TG，HD5650/GMA HD显卡，Cinebench R11.5 x64成绩，两张图片叠到一起了，节省版面。

R11测试分数

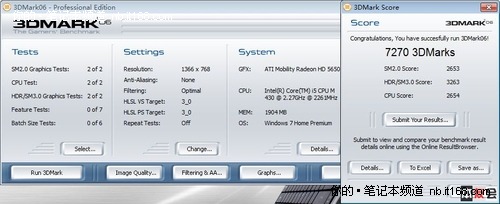

      宏碁4820TG，HD5650显卡，在3Dmark06 1366x768分辨率下得分：7270

独立显卡测试成绩

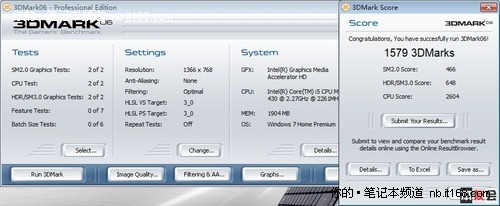

      宏碁4820TG，GMA HD显卡，在3Dmark06 1366x768分辨率下得分：1579


集成显卡测试成绩

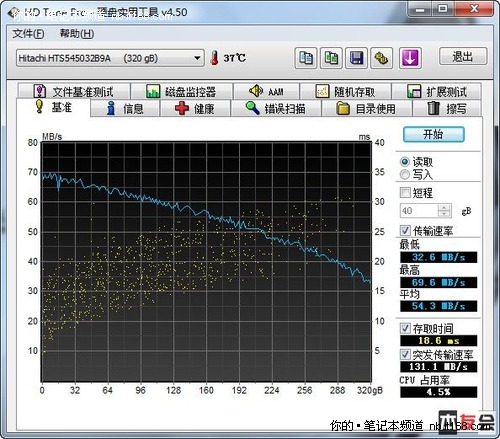

      手头这个4820TG，使用了日立5k500 B硬盘，此系列专门为低功耗做了优化，详情可以看it168的评测：续航能力更强 日立5K500.B硬盘功耗测试，下面看下性能：说实话，成绩很烂。低功耗是以牺牲性能为代价换来的。

HD Ture 测试成绩


#p#第6页：宏碁4820TG 游戏实测#e#

      hd5650在主流配置本本中，算是一块不错的显卡。

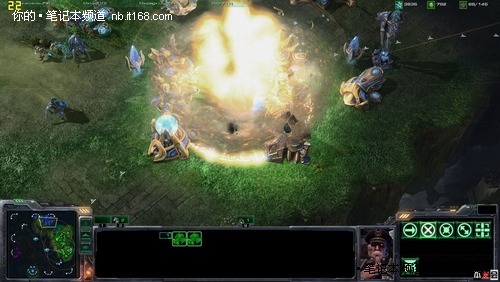

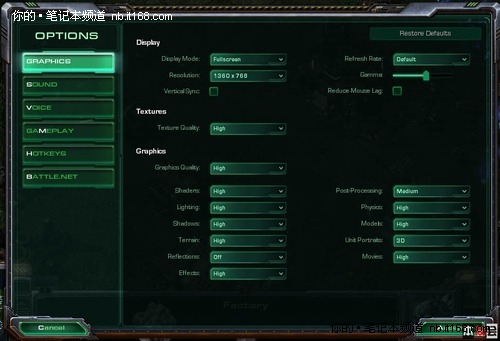

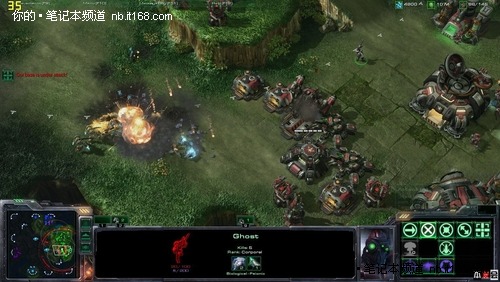

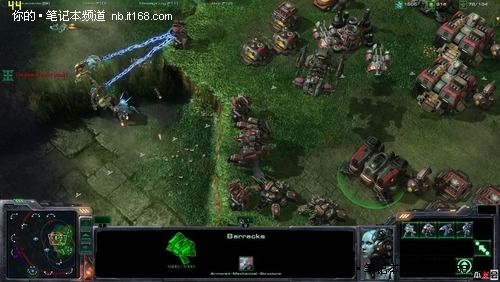

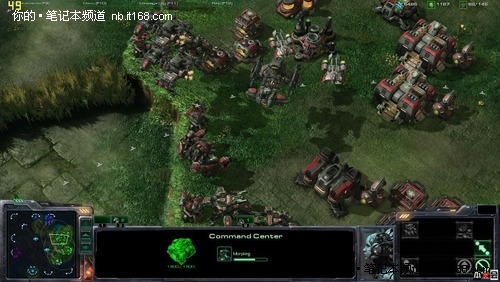

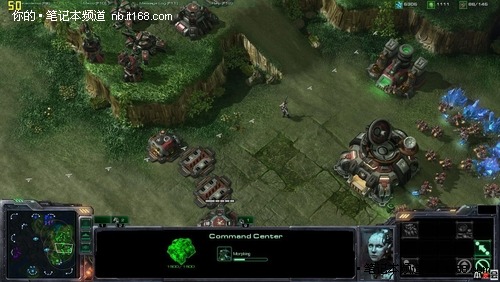

      找了俩游戏，星际2和cWOW，特效设置都开的很高，如果想玩的流畅，请降低画质。

星际2 高特效测试

星际2 高特效测试


星际2 高特效测试


星际2 高特效测试

星际2 高特效测试

星际2 高特效测试

星际2 高特效测试

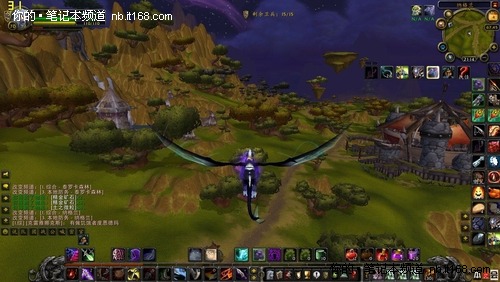

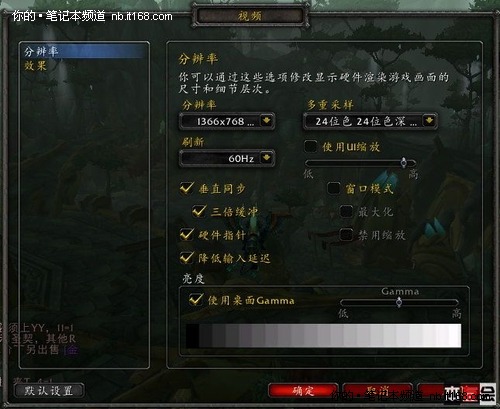

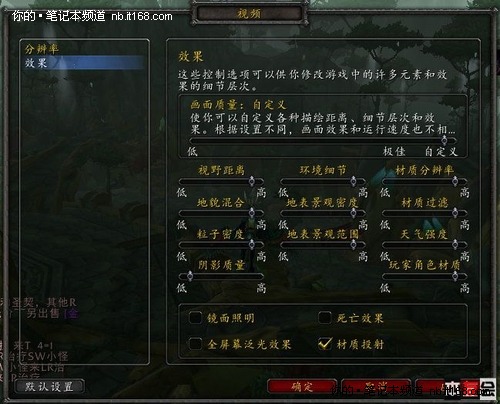

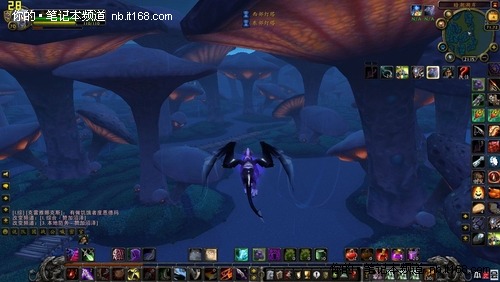

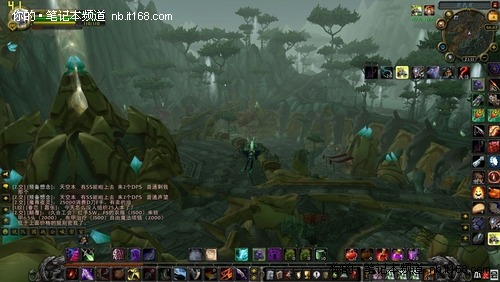

      魔兽世界游戏实测：

魔兽世界游戏实测

魔兽世界游戏实测

魔兽世界游戏实测

魔兽世界游戏实测

魔兽世界游戏实测

#p#第7页：宏碁4820TG 电池续航测试+总结#e#

      电池续航，Aspire Timeline系列的最强项，官方号称“8小时续航”。
      虽然大伙也都知道实际使用中，肯定达不到8小时，但既然宏基敢于喊出这个口号，其续航能力自然不弱。

宏碁4820TG

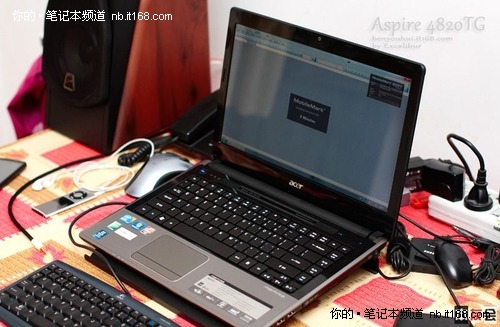

      下面就来测试实际测试下，搬出权威测试软件：MobileMark 2007

      MobileMark2007

      MobileMark 2007是一款基于真实应用的笔记本电池续航能力和性能评估软件。它支持64bit/32bit版本的Windows Vista/XP（Professional/Home）。它具有三种测试模式：Productivity module、DVD module、Reader module，分别会调用Adobe AcrobatReader 7.0、Adobe Illustrator CS2、Adobe Photoshop CS2、Apple Quicktime 7.1、Intervideo WinDVD 8、Macromedia Flash 8、Microsoft Office 2003 Pro、Microsoft Project 2003、Winzip 10.0。

      按照mobilemark的建议，关闭了无线网卡和蓝牙。卸载了杀毒软件，只保留acer的电源管理软件。
正常来说，MobileMark 2007会接管windows的电源管理，但在4820TG上情况有点特殊情况，
acer自家的电源管理软件，优先级高于windows自带的电源管理，Mobilemark接管不了，而acer的电源管理又是保证4820TG长效续航的关键，不能卸载。

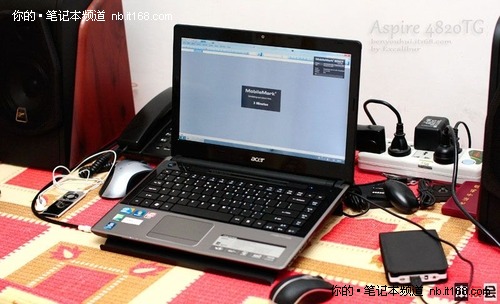

      无奈，只能每5分钟动下触摸板，防止屏幕自动关闭，晚上6点多开始跑测试，原本天真的估计跑4个多小时肯定搞定了，结果。。。。

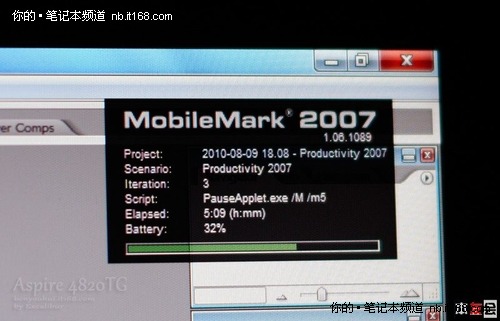

MobileMark 2007 测试

      次日凌晨1点多，在本人几近抓狂的状态下，4820TG的电池最终耗尽了。。。
郁闷的是，还是因为acer电源管理程序的干扰，系统在5%电量的时候，竟然提前睡眠了！（MobileMark 2007的设定是3%）。

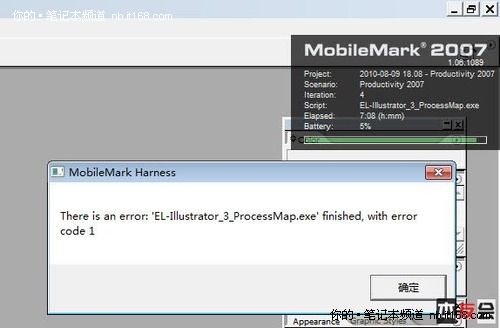

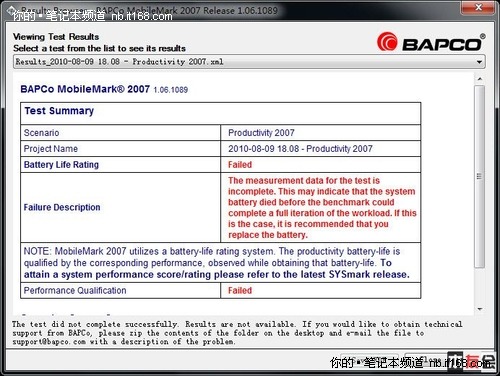

      这下坏菜了，插上AC供电，开机，果然不出我所料，MobileMark 2007测试程序被异常终止，报错了退出了。

MobileMark 2007 异常问题而终止

      报错时的截图，此时4820TG的电池已经撑了7小时08分钟！

MobileMark 2007 已使用了7小时08分钟

      受acer电源管理程序的干扰，MobileMark 2007最终没有给出测试成绩，还好我眼明手快，及时把之前的报错截图取证。
      7小时08分钟，非常接近官方宣传的8小时续航。

      除了MobileMark 2007测试程序之外，在正常使用中，我大致统计了一下自己实测的电池时间。

      第一次实测：

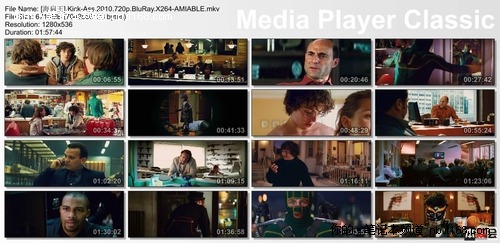

      任务情况：用GMA HD显卡开硬解，用KMP放720P的海扁王，全程1小时55分、；之后用WiFi看论坛、上本友会、看优库、又用PS做了几张图，全程使用蓝牙鼠标。最后没电时候，大概用了4小时20分钟。

影音播放续航时间

      第二次实测：
      任务情况：用GMA HD显卡开硬解，一直放720P电影，直到电池耗尽。最终4820TG坚持了3小时50分钟。

      4820TG电池的实际使用时间，虽然没有MobileMark 2007测试软件的结果那么惊人，但4小时+的续航能力，足以秒杀任何普通本本。何况相比其他号称长效续航的产品来讲，宏基4820TG的价格很有竞争力。

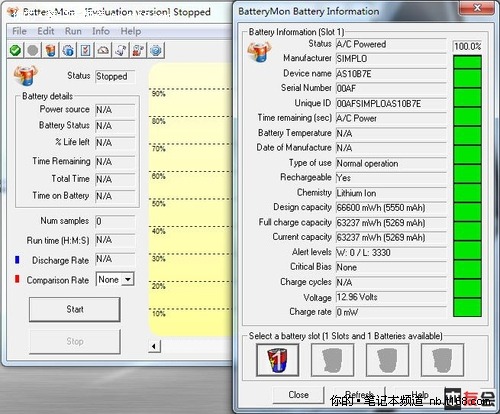

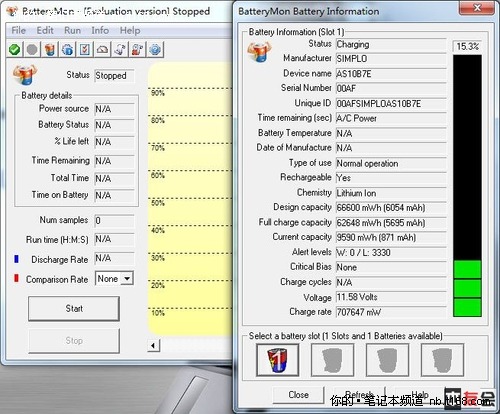

      最后，是电池信息截图。喜欢研究电池损耗的朋友可以参考，但不排除个体差异因素。第一张是充电过程，第二张是满电状态。

电池信息截图

电池信息截图

      作为第二代Aspire Timeline产品，4820T将前辈们的优势特色继续发扬光大，下面就总结优缺点：

宏碁4820TG

      优点：
      1.长效续航。实际使用4小时+，MobileMark 2007更是跑出了惊人的7小时。
      2.采用主流CPU，性能比前代的ULV处理器提升明显。
      3.HD5650显卡，1G显存，在消费级机型中可以称王。
      4.延续前代的轻薄外观设计，携带尺寸上占有优势。
      5.价格实惠，性价比不错。

      缺点：
      1.CPU温度不低。(可能是个体差异)
      2.没有外置PCIExpress插槽，扩展性受影响。
      3.没有预置插槽，没有预置天线，没法加装内置3G模块，商务应用不够方便。
      4.没有eSATA接口。
      5.键盘太硬，手感不好。

      电池续航与整机性能的完美融合，4820TG受之无愧！
