超薄MacBook Pro Retina视网膜屏拆解

前段时间，知名拆解网站iFixit对苹果在WWDC上发布的15寸超薄Retina MacBook Pro进行了拆解，这款笔记本的维修难度非常大，因为很多重要的元件都直接集成在一起。今天，iFixit再次对超薄MacBook Pro的Retina显示屏下手，下面是详细的拆解过程：

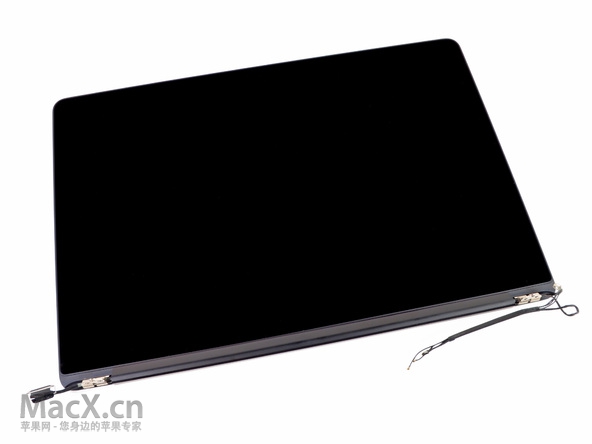

这个就是今天的主角，这块15寸的Retina显示屏分辨率为2880*1800，要比高清电视机的分辨率还要高出一大截。

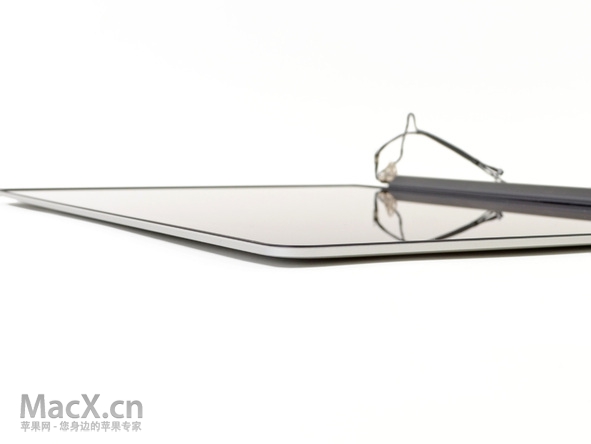

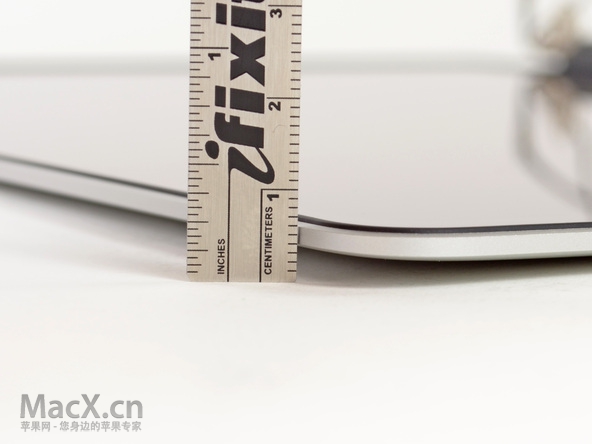

这块Retina显示屏的厚度为7毫米，边缘部分仅有3毫米。

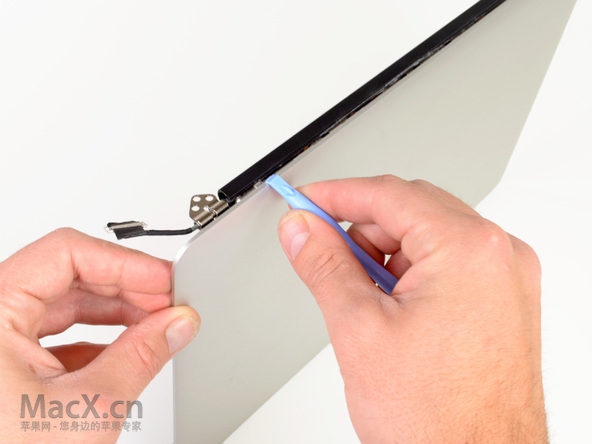

使用塑料的开启工具小心翼翼的将这款屏幕的外壳撬下来。

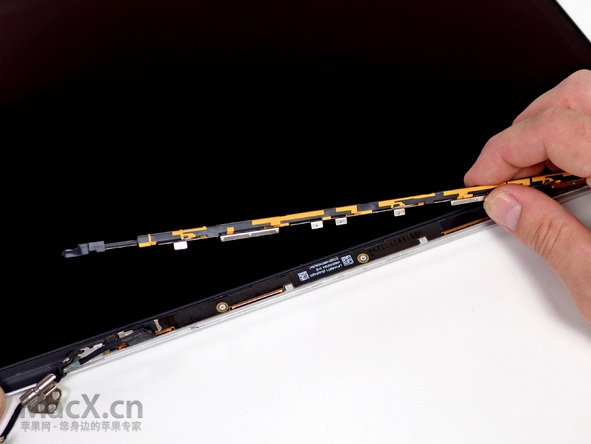

拆下外壳之后，我们可以看到这块屏幕中的天线布局与普通MacBook Pro基本相同。

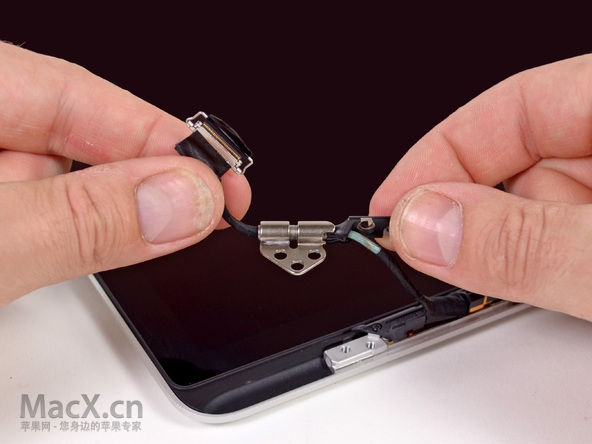

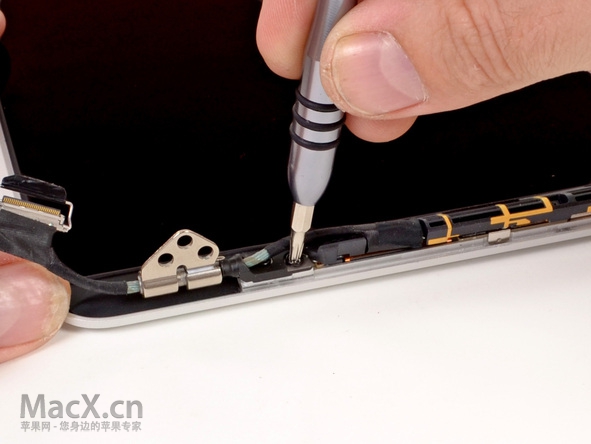

将合页位置的螺丝拧下，将里面的线缆一点点拉出来。

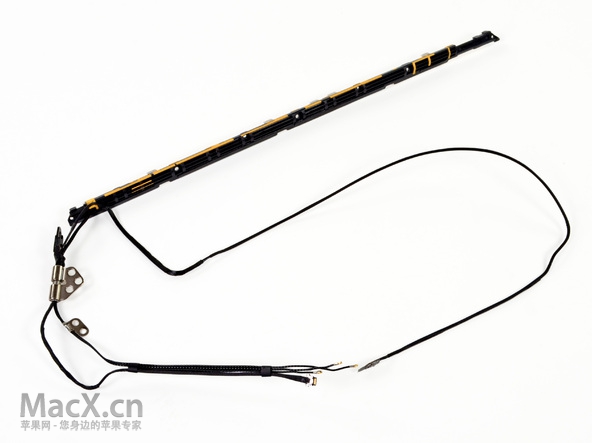

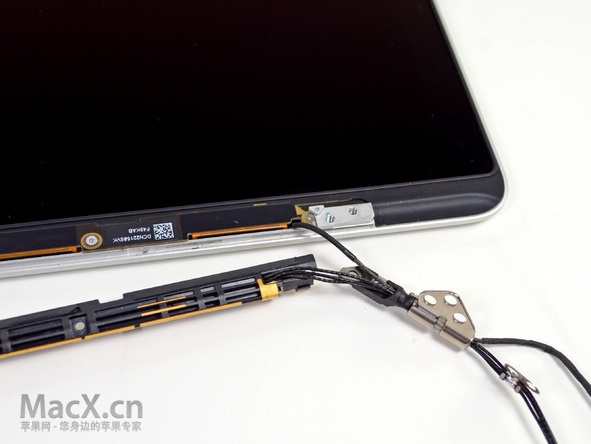

这两条是天线和FaceTime视频传输线。

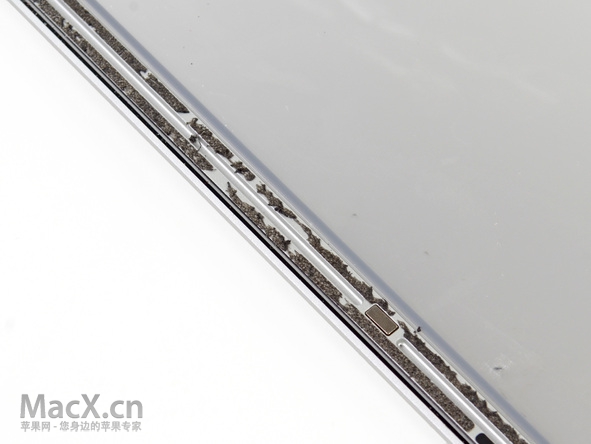

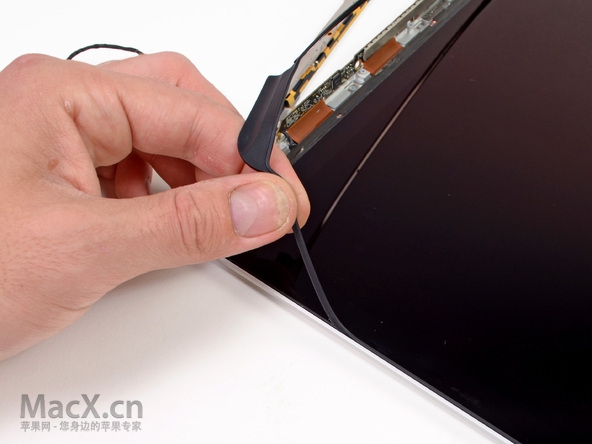

将显示屏周围的橡胶垫圈拆下来

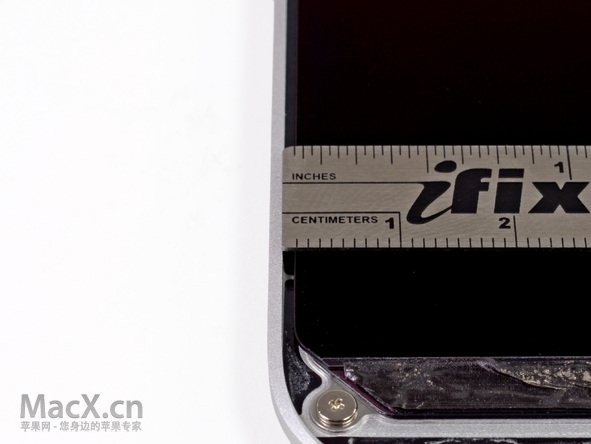

这里的螺丝是普通的十字花螺丝，铝制外壳与LCD层之间的距离大约有1毫米，这似乎会很容易进灰。

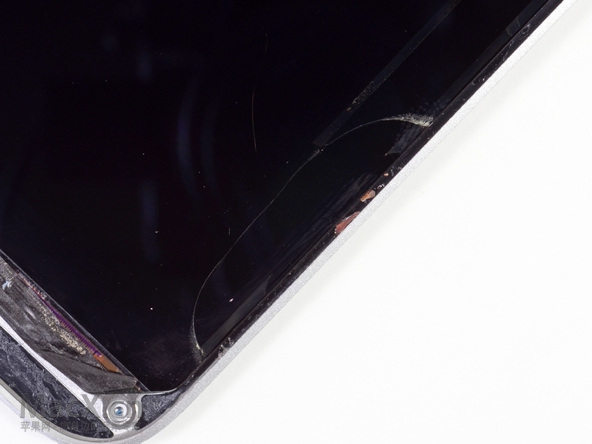

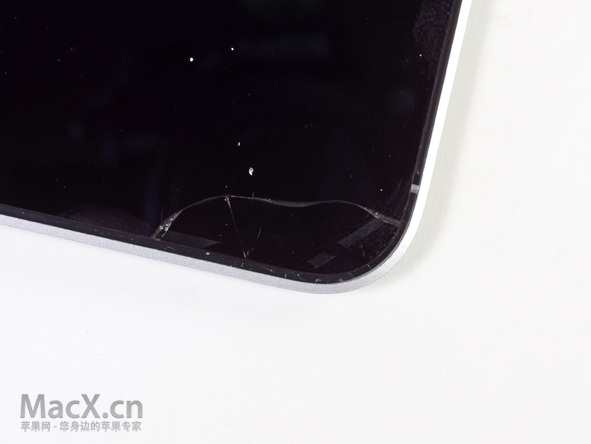

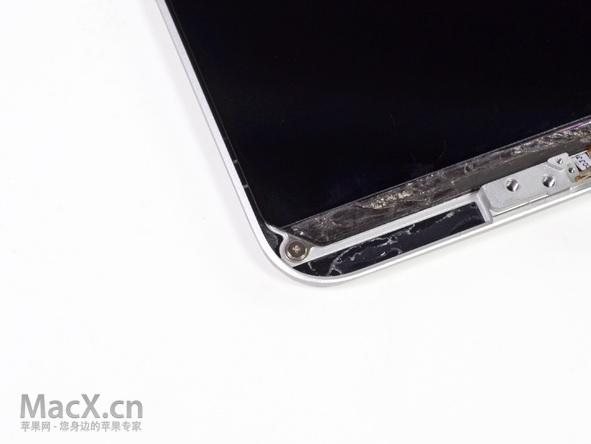

小心小心再小心，可是没想到还是碎了。iFixit手下拆过的设备已经不计其数，可是这块Retina显示屏还是被弄碎了。

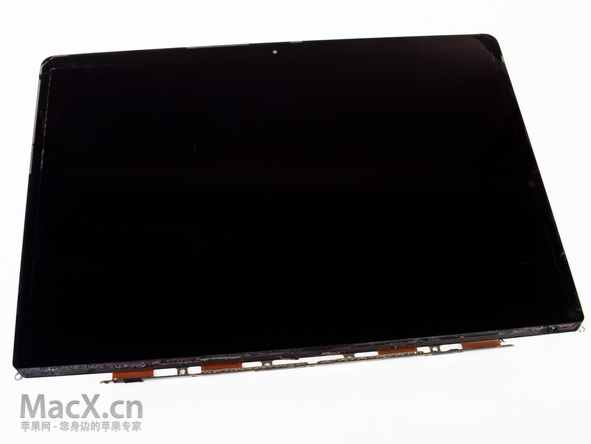

经过各种困难，这块Retina显示屏终于被撬开了。

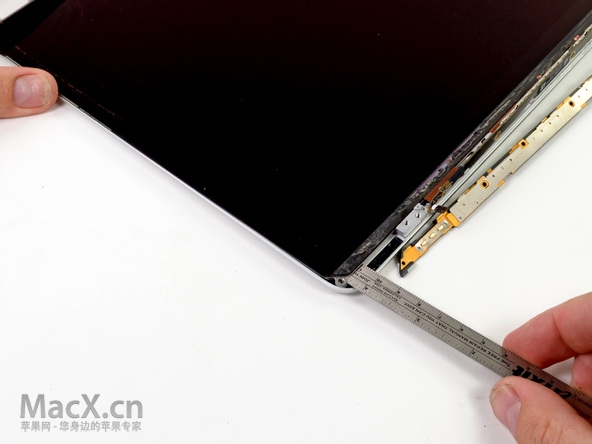

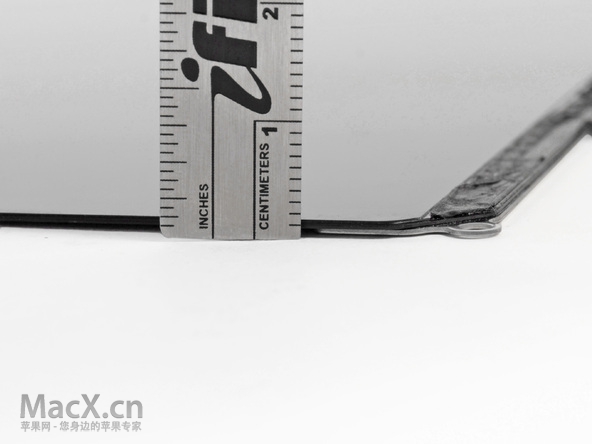

我们可以看出Retina屏幕的厚度真的很薄，LCD液晶和金属安装板的总厚度仅有1.5毫米。苹果并没有设计和生产1.5毫米的超薄液晶面板，苹果将真各国镁铝合金外壳作为液晶显示屏的框架，而不是将液晶显示屏加载后壳和前玻璃上。

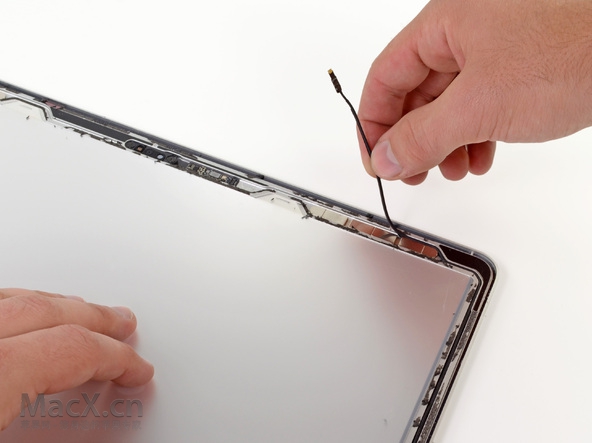

将天线和FaceTime视频传输线从液晶面板上移下。

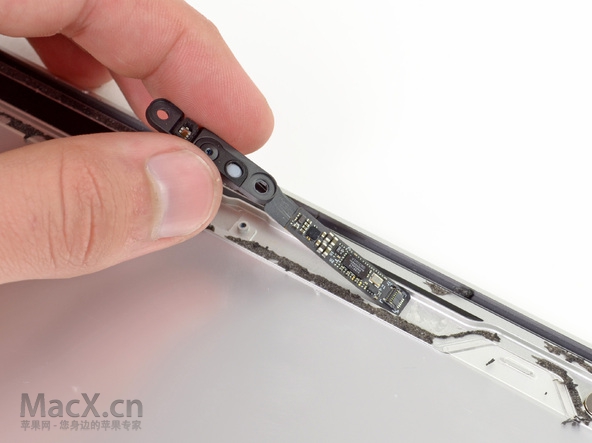

将控制FaceTime高清摄像头的芯片拆下。

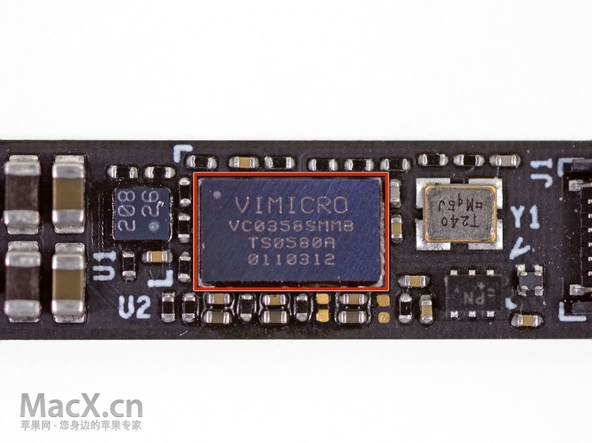

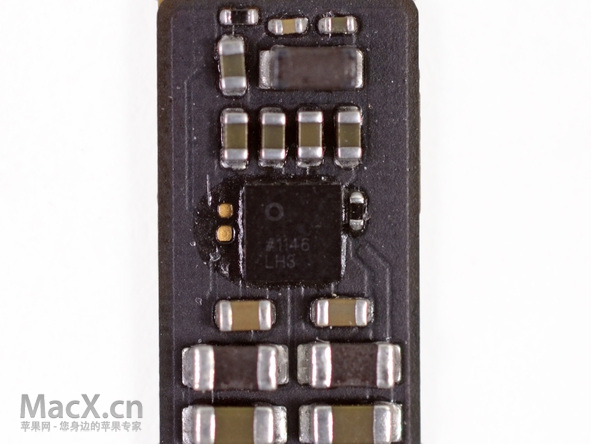

红色：中星微电子 VC0358 USB摄像头芯片。

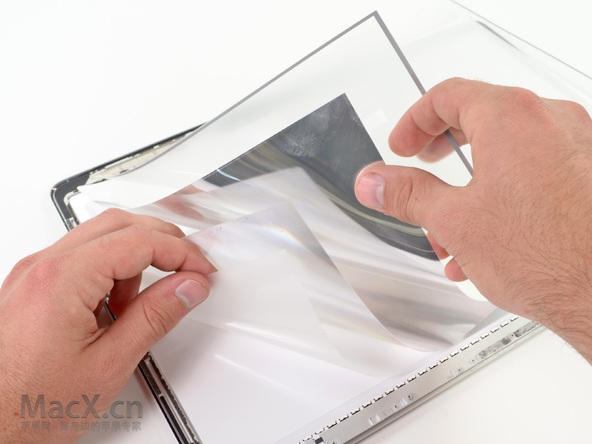

我们又发现了许多薄膜和薄片，这些可以在反射之前操纵光线。

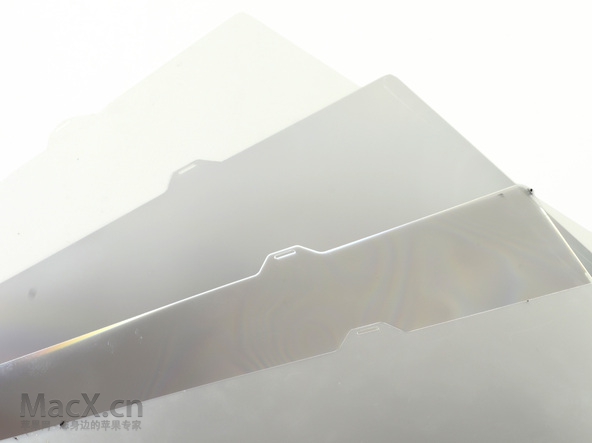

扩散器和棱镜膜最终将光进行各种反射，为显示屏面板提供更多的光源。

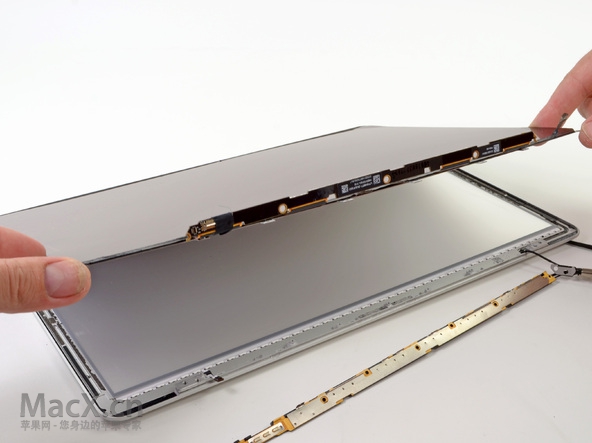

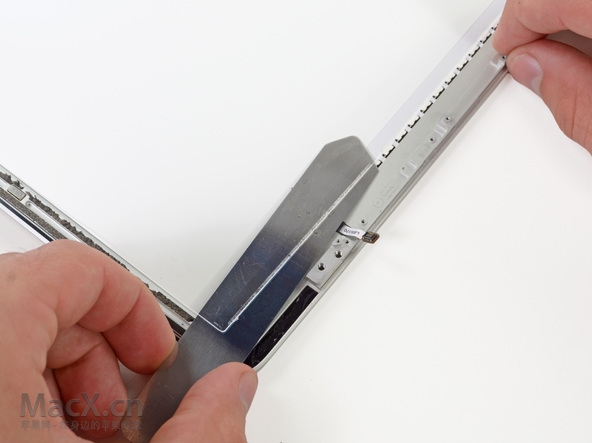

将玻璃和金属外框分离。

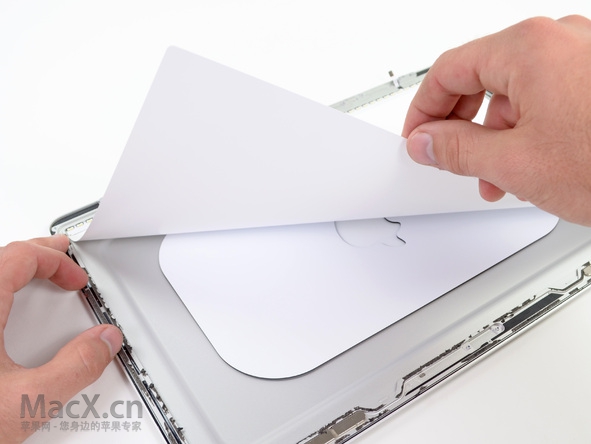

白色的纸板可以将液晶显示器的背光汇聚。

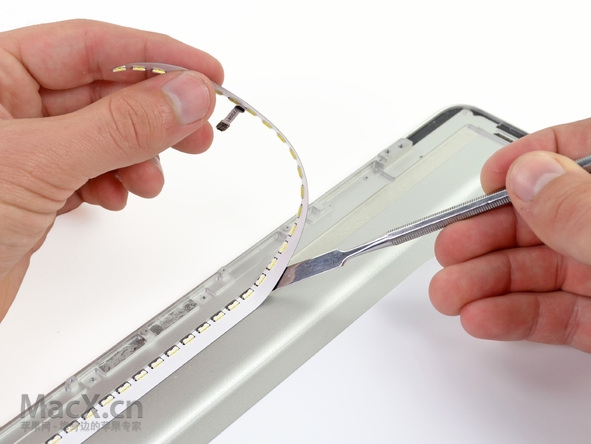

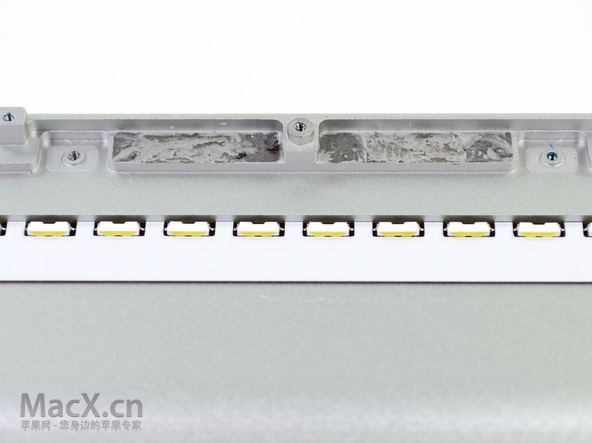

这些就是LED背光源，一共有48颗。

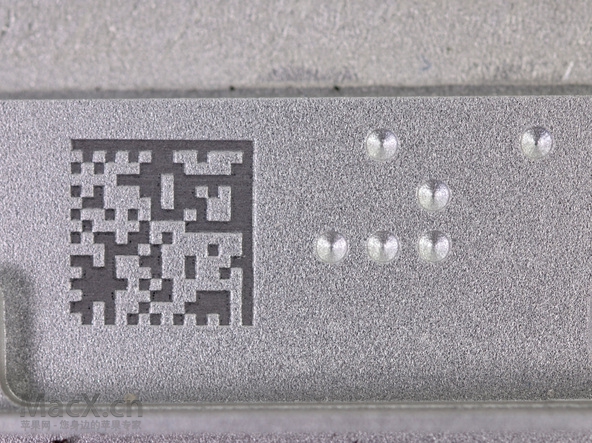

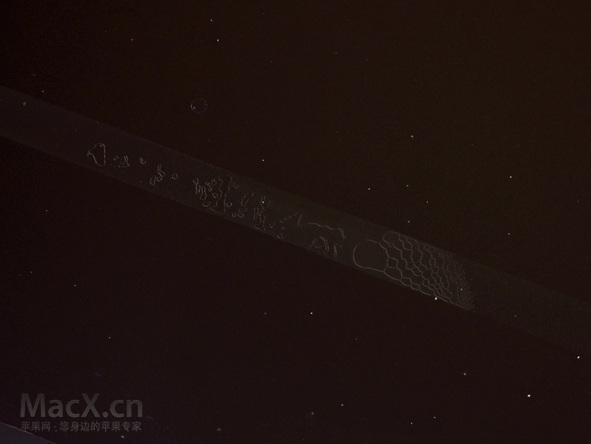

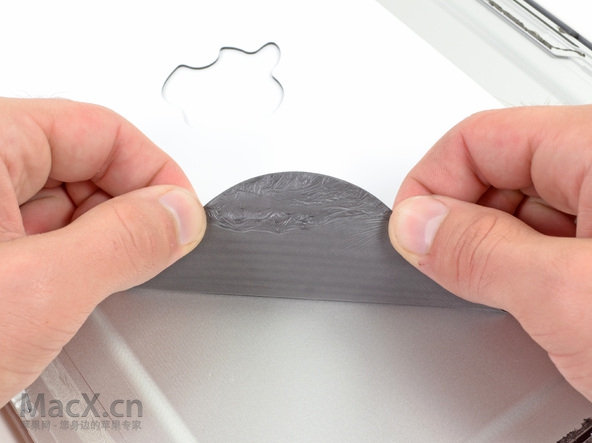

铝合金外框底部竟然出现了盲文?不知道这是干什么用的。

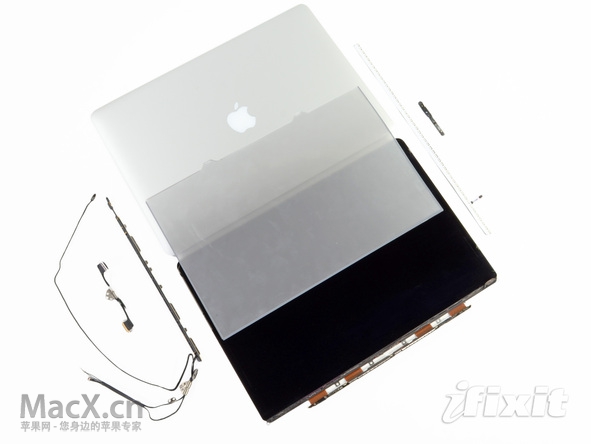

这块超高分辨率的Retina显示屏拆解完毕，这种高度集成的显示屏意味着如果其中有某个元件损坏，那么整个屏幕都需要更换。
