新17英寸MacBook Pro拆机及升级图解

苹果17英寸MacBook Pro包装盒

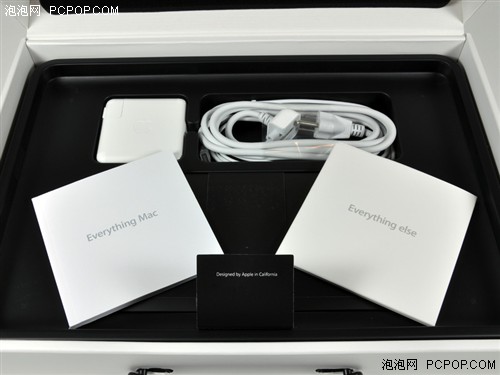

苹果17英寸MacBook Pro随机附件

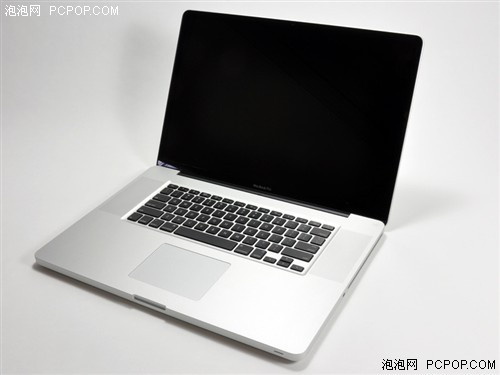

苹果17英寸MacBook Pro

苹果17英寸MacBook Pro

    包装箱本身没什么特别好说的，箱子里装有笔记本及附件，我们一起来看看这些价值2799美元的东东：

    ◆ 一个85W的电源适配器
    ◆ 两个软件恢复DVD
    ◆ 一小块褐色的清洁布
    ◆ 这里不包括DisplayPort适配器，自己购买的话需要支付29美元

    被拆解的这款Macbook Pro详细信息如下：

    ◆ 处理器：2.66GHz酷睿双核，6MB二级缓存
    ◆ 内存：2GB DDR3 1067 MHz
    ◆ 硬盘：320GB
    ◆ 机身尺寸：15.47×10.51×0.98英寸（392.9×267×24.9毫米）
    ◆ 重量：6.6英镑（3.0kg）
    ◆ 电池容量：12820 mAh

    接下来就让我们迅速展开拆解之旅吧！

#p#副标题#e#

● 第一步：拆掉底盖

    底盖四周一共有10颗螺丝钉，其中7颗3 mm 螺丝钉，3颗14 mm螺丝钉（
注：苹果的使用说明书中对拆除下盖进行了介绍，但是对螺丝钉的长度描述有误，我们在这里进行了修订）

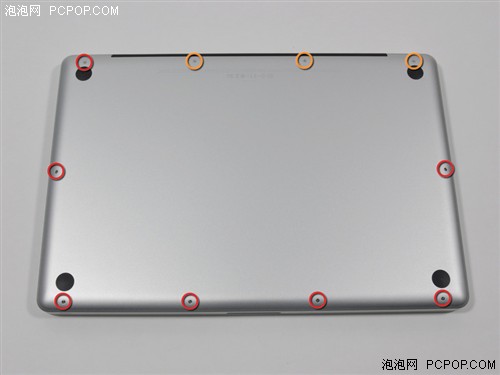

底盖四周一共有10颗螺丝钉

    ◆黑色的橡胶垫起到防滑、保护和减少对铝合金下盖摩擦的作用

选择好用的工具是非常有必要的

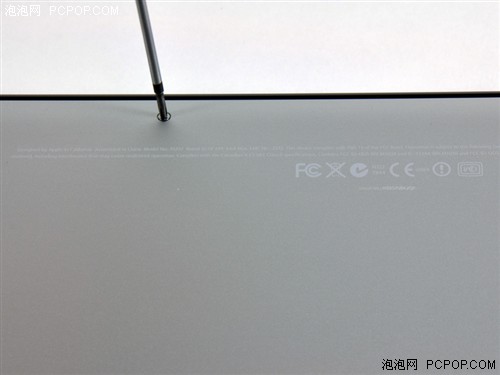

卸下螺丝，把底盖拿掉

拆掉底盖的MacBook Pro

    现在你可以看到里面的零部件了——这块电池可真够大的，从前面的参数表可以看到，它的容量为12820 mAh。

#p#副标题#e#

● 第二步：拆掉内存和硬盘

    在全面拆机器之前，先把这个线拿掉绝对是个好注意：

拿开电池连接线

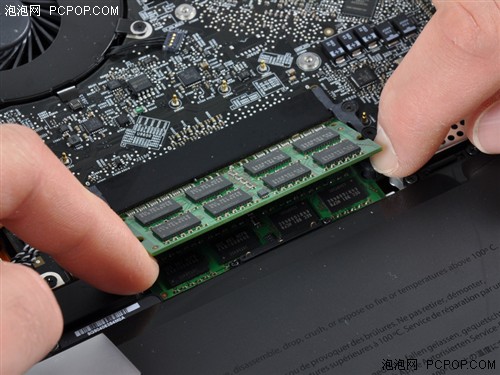

卸下内存条

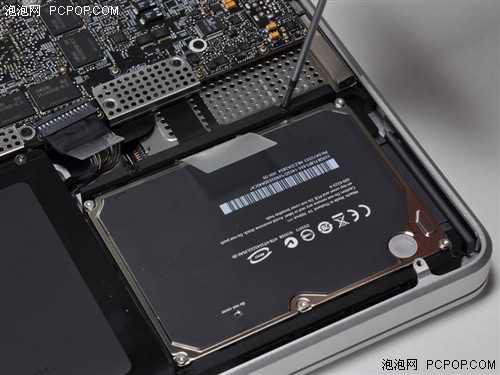

拧下用来固定硬盘的螺丝

小心的拆掉SATA线

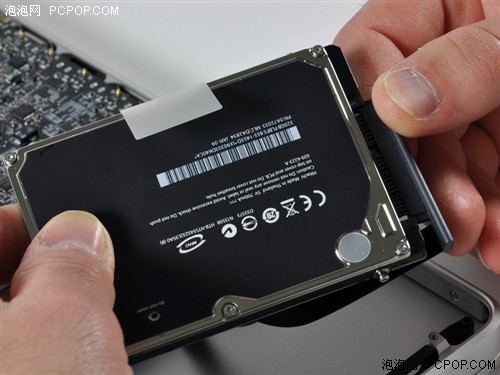

苹果17英寸MacBook Pro所用的硬盘

    扯硬盘时要注意，首先将固定硬盘黑色塑料壳的螺丝拧掉，抽出白色塑料薄片，小心将硬盘拿出，不要紧扯SATA线。

#p#副标题#e#

● 第三步：拆卸电池

    不用理厂商的那些警告，我们屏住呼吸拆掉这块所谓的“不能拆卸的电池”——

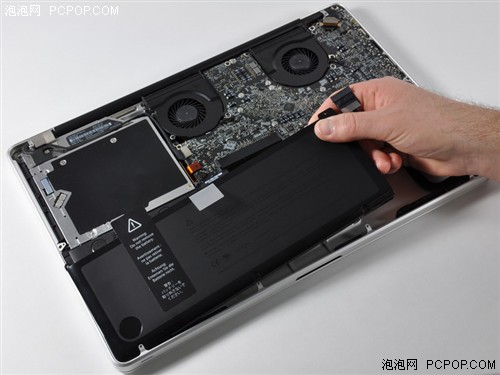

准备拆卸电池

一些三棱螺丝将电池固定在机壳里，只要把它们拧掉，就能拿出电池

苹果17英寸MacBook Pro

    ◆电池型号为#A1309，7.3V、95Wh(12820 mAh)
    ◆电池上标注：本产品不含汞
    ◆电池重1.25磅（约570g），是整个电脑重量的20%

    苹果警告人们不能自行更换电池，但现在我们只用一把螺丝刀就可以搞定，你也可以很容易的将电池拿出来。

#p#副标题#e#

● 第四步：拆卸蓝牙模块及光驱

    接下来要拆卸的是蓝牙模块及光驱，也是相当的简单。

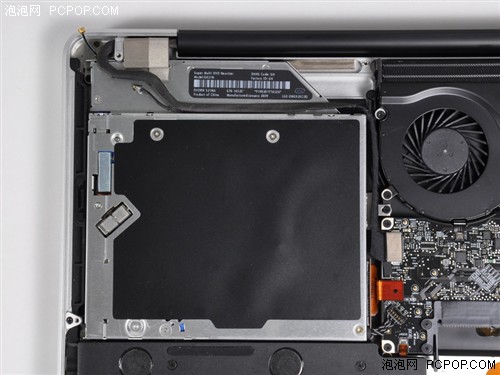

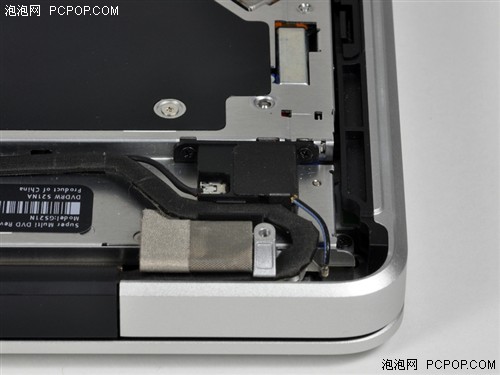

可更换的蓝牙模块在光驱的后面

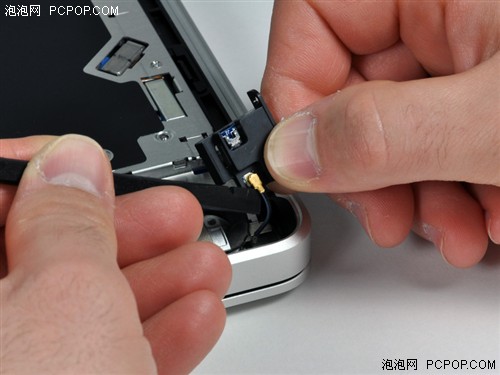

起下蓝牙模块

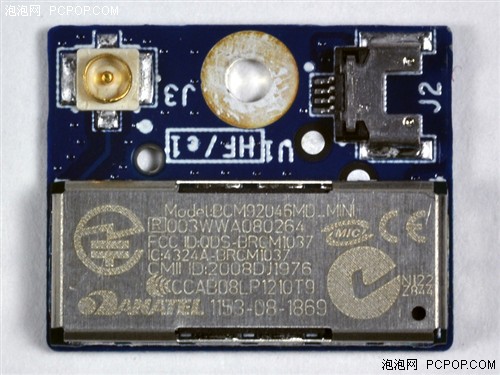

苹果MacBook Pro的蓝牙模块

8倍速吸入式SuperDrive光驱

动作一定要轻

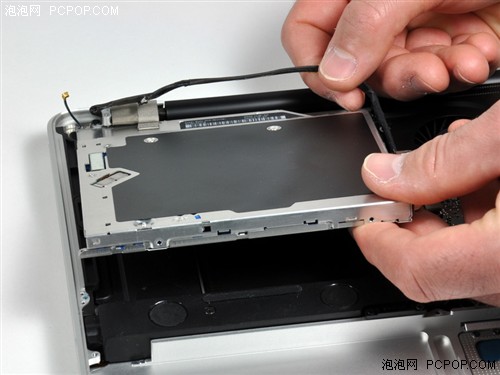

卸下光驱

    至此，所有阻碍或干扰视线的东西就全部清理干净了，接下来看看它的主板。

#p#副标题#e#

● 第五步：拆解主板

    新MacBook Pro主板给人的第一印象就是“密”，和某些笔记本主板上处处飞线简直是天壤之别。

4个三星K4J10324QD-HC12芯片可能是NVidia 9600M GT的板载显存

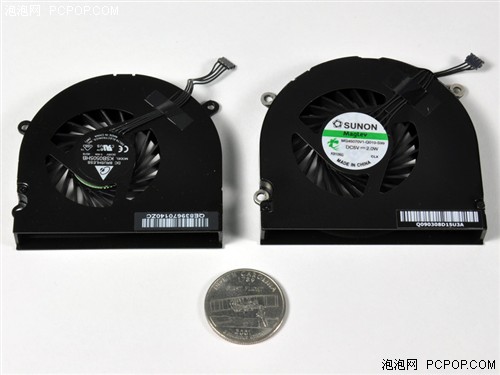

左侧是15英寸苹果笔记本的风扇，右侧是17英寸笔记本的风扇

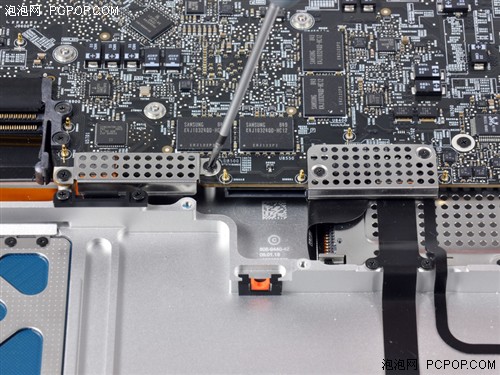

    接下来要卸的是穿孔金属板上的螺丝，它用来保护用于连接触摸板、键盘、扩展卡以及硬盘的线缆，之前苹果从未用过这种金属保护装置。

拆下金属保护板

    拆主板之前，还需要拆掉以下连接线缆：LVDS、键盘背光、摄像头、扬声器、红外/休眠感应器、触摸板、键盘、扩展卡、硬盘、电池指示灯等。

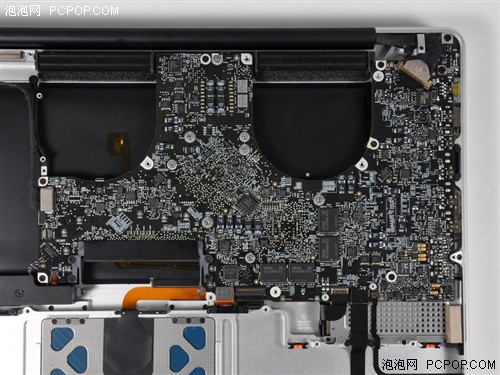

你看到的是拆掉风扇的主板底部

主板上的连接器都已经拆除

    现在拆除以下8个螺丝：从主板上拆下6个3mm Phillips螺丝；从MagSafe上拆掉2个7.2mm螺丝：

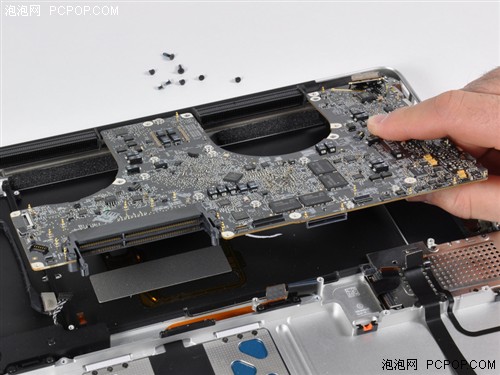

主板已经可以拿下

    相比之下，拆主板比拆光驱、硬盘要难一些，不过只要做到“胆大心细”，想出错也不容易。

#p#副标题#e#

● 第六步：主板详解

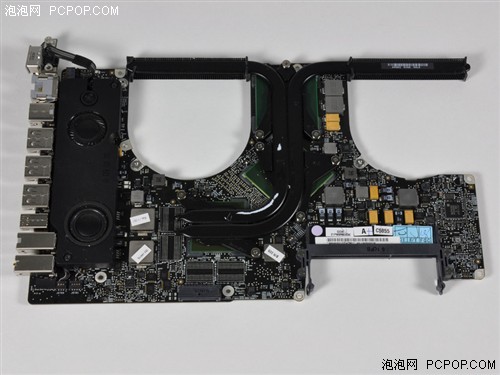

    可以看到，散热片覆盖在2个NVidia芯片和处理器上。MacBook Pro采用NVidia 9600M（独享512MB显存）和9400M（共享256MB系统内存作为显存）双显卡设计，但是并不支持热切换，必须注销后方能实现。

扬声器在左侧紧挨着接口

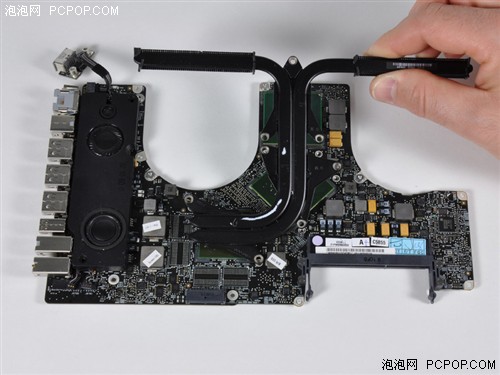

拿掉黑色的散热片和散热管道

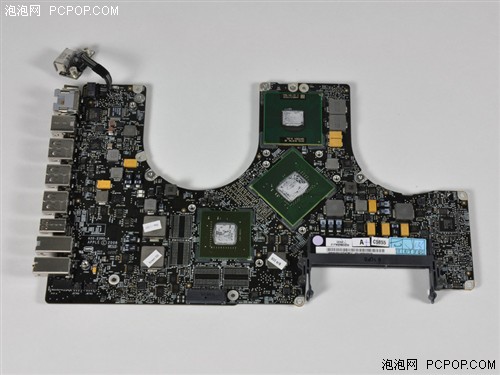

现在你可以看到处理器和两个显卡芯片

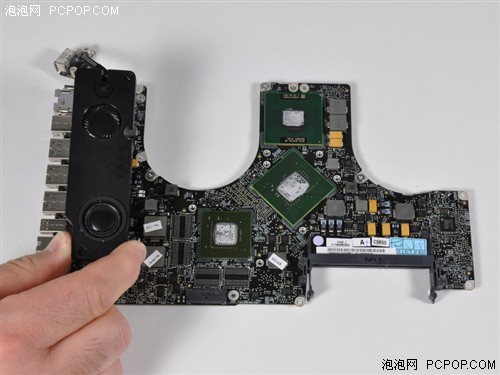

卸掉喇叭之后的主板

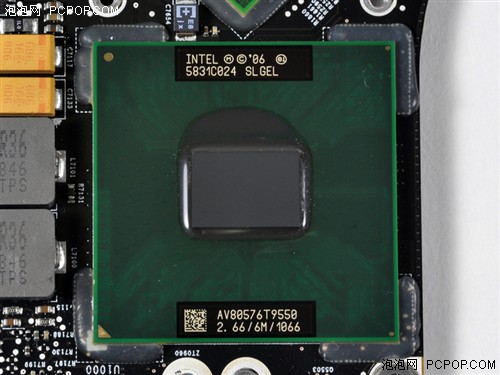

英特尔T9550处理器（2.66GHz/6Mb二级缓存/1066MHz前端总线）

显卡1：NVidia L901B138 0902B3 PB9487.000 MCP79MXT-B3

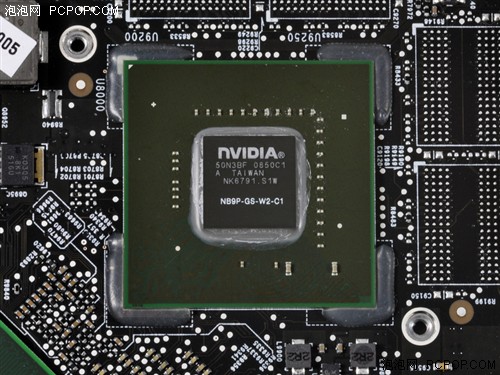

显卡2：NVidia 50N3BF 0850C1 NK6791.S1W NB9P-GS-W2-C1

    本文并不想讨论任何有关性能的内容，所以大家只管将它们当作普通的芯片——或者其他东西好了。

#p#副标题#e#

● 与15英寸MBP主板对比

    也许是因为我们刚好有现成的15英寸MacBook Pro，所以拆出来对比一下也并非难事，不过客观地说区别并不大。

    左侧为15英寸MBP主板，右侧为17英寸MBP主板

    它们的不同之处在于17英寸笔记本的主板上多了一个USB接口，不过想得到它的一个代价就是你要多支付800美元。

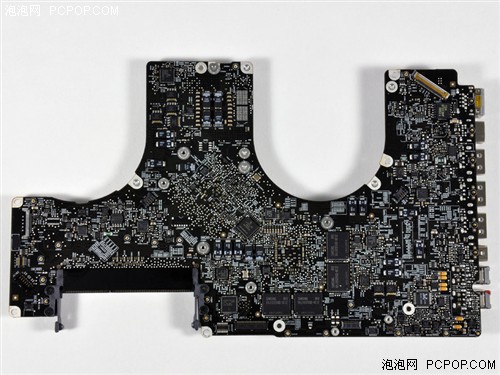

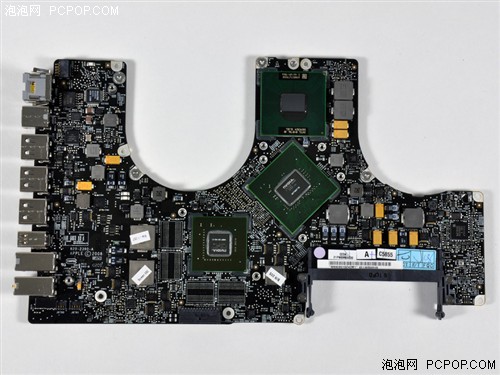

苹果17英寸MacBook Pro主板

    需要说明的是，低配版15英寸MBP“仅有”256MB显存，高配15英寸版MBP和17英寸MBP则拥有512MB显存。

苹果17英寸MacBook Pro主板背面

    很多情况下，我们拆解到这一步就已经足够了，无论你是想升级CPU、内存、硬盘，还是想更换光驱和电池，甚至是清理风扇，都已经足矣，但是有些部件还是必须要拆的，让我们继续吧！

#p#副标题#e#

● 第七步：拆解屏幕

    接下来继续我们的拆解之旅，下一个要拆的对象就是屏幕。

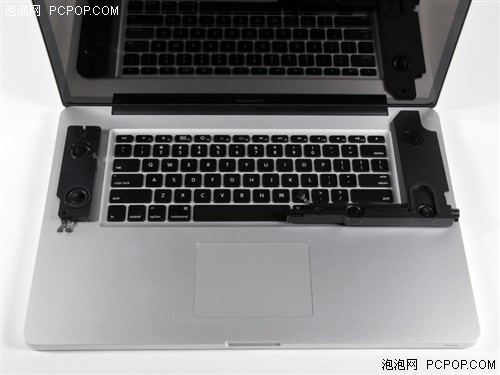

苹果笔记本C面“透视图”

非常有名的苹果笔记本C面

    图中第二个插槽是放扬声器的，我们把扬声器放在上盖的外面顶端位置和内部的位置和方向都一样。

13英寸、15英寸和17英寸的苹果笔记本显示屏叠放在一起

苹果17英寸MacBook Pro所用液晶屏

无处不在的螺丝

    最后让我们来看清点一下“战绩”——按照顺时针方向从左开始分别是：主板、显示屏、C面盖板、电池、硬盘、扬声器。风扇、内存条、光驱放在中间位置。

苹果17英寸MacBook Pro所有部件全家福

    这是我们对苹果17英寸MacBook Pro的整个拆机过程图解。如果你想拆掉自己笔记本的话，完全可以按照上面的步骤来，只不过一定要注意，不能破坏任何可能影响到保修的部位，毕竟有些故障只能由厂商提供维修。
