根据介绍，第二代易PC的PCB板和第一代易PCB板保持一致，但移动PCI-Express插槽采用了16GB SSD硬盘模块。由于显示屏采用了更大的尺寸，第二代易PC的扬声器也被设置在底部。本文图片来自bit-tech网。

华硕第二代易PC超便携电脑产品有Linux和Windows两个版本。配置Linux系统版的第二代易PC产品带有20GB硬盘，Windows系统版的第二代易PC配置12GB固态硬盘。

两个版本的其他配置相同，都采用了8.9英寸的显示屏，分辨率为1024x600，搭配1GB内存，仍然采用赛扬M处理器，触摸板具备Multi-Touch技术，采用了130万像素摄像头，带有USB、VGA、SD等接口。

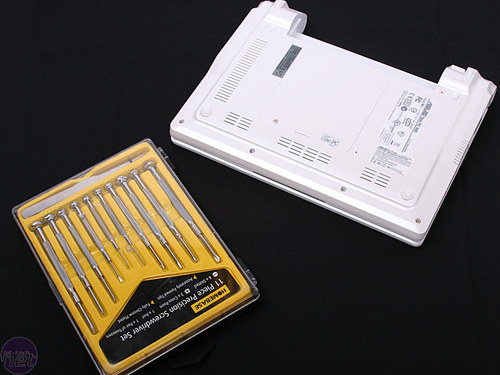

华硕第二代易PC产品拆解

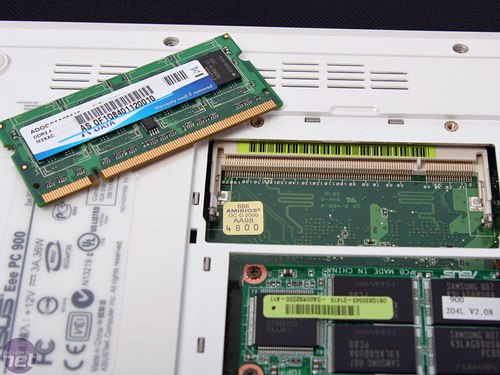

内存部分

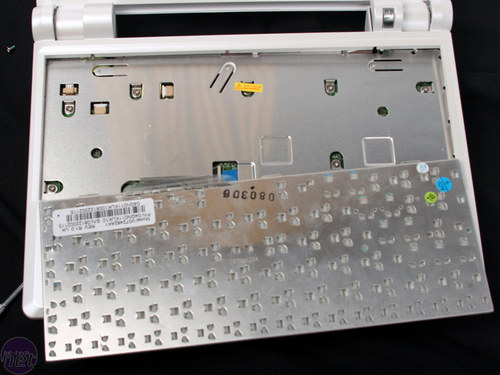

拆解键盘部分

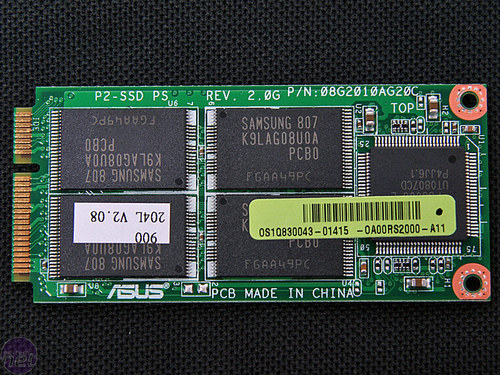

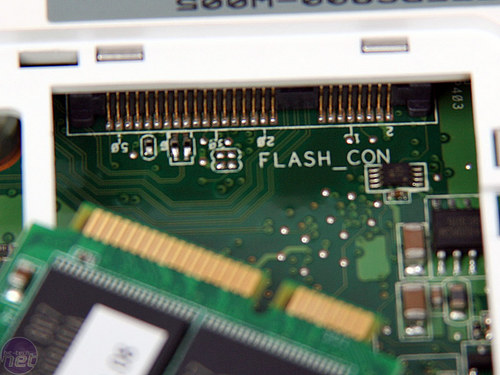

SSD模块

8颗2GB三星闪存芯片

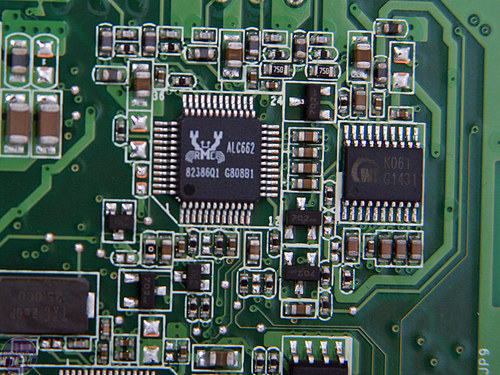

Realtek ALC662 芯片组提供5.1声道AC97音效

#p#副标题#e#

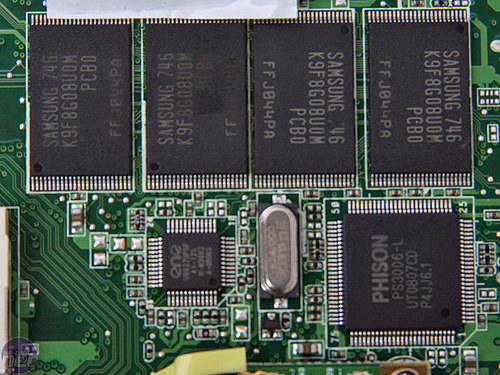

相同的4颗1GB三星闪存芯片

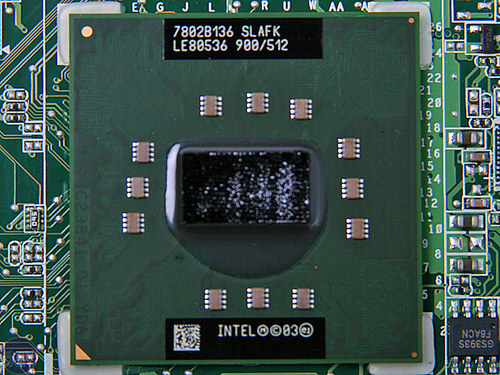

 900MHz Intel CPU处理器

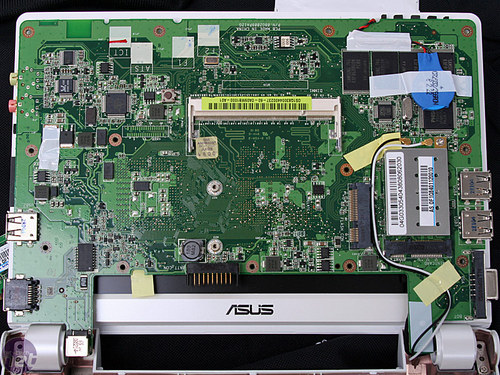

底部部分

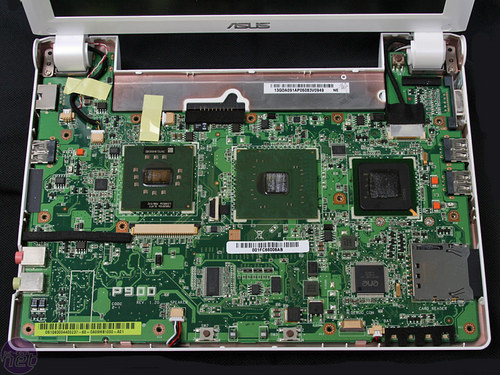

顶部观看

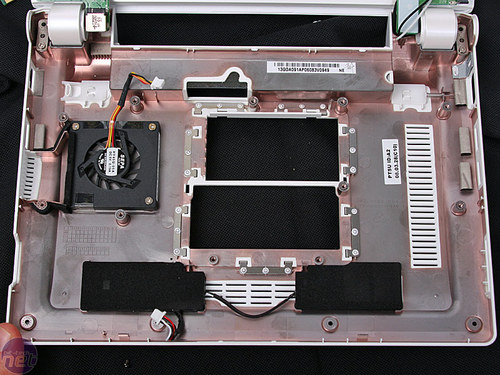

风扇和扬声器

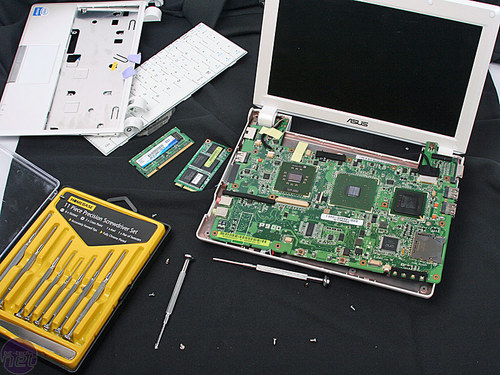

拆解全景
